Mobile Sprechfunkanlagen KF160m

• Country
• Germany

• Manufacturer / Brand
• Bosch; Deutschland

• Year
• 1967

• Category
• Commercial Transmitter & Receiver (TRX not Amateur)

• Radiomuseum.org ID
• 87701

• Picture

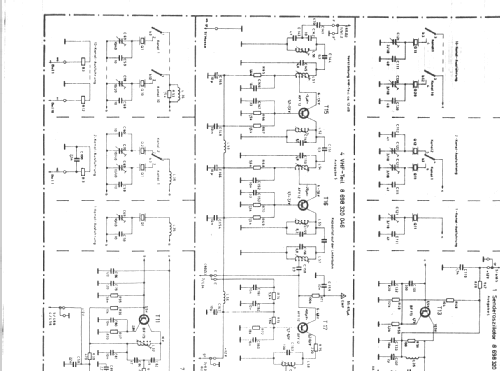

• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Main principle
• Superhet, double/triple conversion; ZF/IF 10700/473 kHz

• Wave bands
• Wave Bands given in the notes.

• Power type and voltage
• Storage Battery for all (e.g. for car radios and amateur radios) / 6; 12; 24 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 4 cm = 1.6 inch

• Material
• Metal case

• from Radiomuseum.org
• Model: Mobile Sprechfunkanlagen KF160m - Bosch; Deutschland

• Shape
• Miscellaneous shapes - described under notes.

• Dimensions (WHD)
• 214 x 50 x 309 mm / 8.4 x 2 x 12.2 inch

• Notes

• FM-Sprechfunkgerät mit bis zu 10 bequarzbaren Kanälen in einem 600 kHz breiten Band zwischen 146 und 174 MHz. Das Bediengerät, Bezeichnung KF-BTm, ist auch abgesetzt einsetzbar.

  Auf dem Typenschild gibt nach KF160m die römische Zahl die Kanalzahl an  (I-X). Gefolgt von Kanalabstand (20 oder 50 kHz). Nur bei 12-Watt Geräten wird die  HF-Leistung  durch "12" angezeigt, sonst sind es 1 oder 6 Watt Geräte. G steht für Gegensprechen-Duplex. Anhand der FTZ-Prüfnummern lassen sich die Gerätespezifikationen ermitteln.

• Net weight (2.2 lb = 1 kg)
• 4.5 kg / 9 lb 14.6 oz (9.912 lb)

• Mentioned in
• - - Manufacturers Literature

• Author
• Model page created by Hugo Sneyers. See "Data change" for further contributors.
