449D (BSE449) Var 3

449D ; Braun; Frankfurt (ID = 707792) Radio 449D ; Braun; Frankfurt (ID = 213716) Radio
449D ; Braun; Frankfurt (ID = 213717) Radio 449D ; Braun; Frankfurt (ID = 213718) Radio
449D ; Braun; Frankfurt (ID = 213719) Radio 449D ; Braun; Frankfurt (ID = 213721) Radio
449D ; Braun; Frankfurt (ID = 1847313) Radio 449D ; Braun; Frankfurt (ID = 1847314) Radio
Use red slider bar for more.

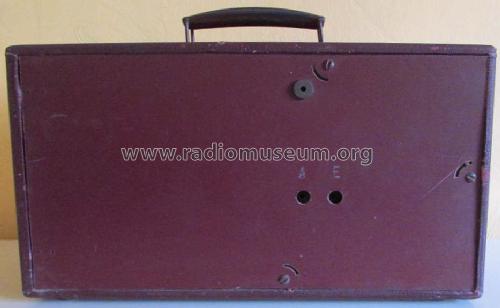

449D ; Braun; Frankfurt (ID = 707792) Radio
Braun; Frankfurt: 449D [Radio] ID = 707792 525x525
Select picture or schematic to display from thumbnails on the right and click for download.
For model 449D (BSE449) Var 3, Braun; Frankfurt:
Bild zum gleich aussehenden Modell automatisch kopiert statt wie bisher verknüpft (05.Jan.2010 EE).

Country:  Germany
Manufacturer / Brand:  Braun; Frankfurt
Year: 1949/1950 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: DCH25 DF11 DAF11 DL11
Main principle Superheterodyne (common); ZF/IF 472 kHz
Tuned circuits 4 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Storage and/or dry batteries / 100+1,4 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: 449D [Var 3] - Braun; Frankfurt
Material Leather / canvas / plastic - over other material
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 415 x 230 x 150 mm / 16.3 x 9.1 x 5.9 inch
Price in first year of sale 347.00 DM
Source of data Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Hermann Rottmann und Fred P. Langheinrich hatten mir dieses Gerät erstmals bekannt gemacht. Sie verfügen jedoch nicht über Schaltungen darüber oder weitere Informationen, sondern haben mir bei der Recherche geholfen. Danke.
Mentioned in Funk-Technik (FT) (12/1949, S. 343 / Neuvorstellung, Daten)
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Braun; Frankfurt
Here you find 1039 models, 905 with images and 644 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
