Atelier A2; Braun; Frankfurt (ID = 2057273) Ampl/Mixer
Braun; Frankfurt: Atelier A2 [Ampl/Mixer] ID = 2057273 1297x579
Select picture or schematic to display from thumbnails on the right and click for download.
For model Atelier A2, Braun; Frankfurt

Country:  Germany
Manufacturer / Brand:  Braun; Frankfurt
Year: 1982–1987 Category: Audio Amplifier or -mixer
Semiconductors (the count is only for transistors) Semiconductors present.
Main principle Audio-Amplification
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 220; 240 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: Atelier A2 - Braun; Frankfurt
Material Metal case
Shape Book-shelf unit.
Dimensions (WHD) 445 x 70 x 360 mm / 17.5 x 2.8 x 14.2 inch
Notes

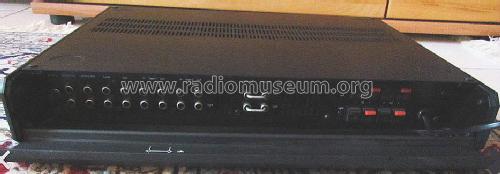

Stereo-Vollverstärker mit 2 x 120 Watt Sinus an 4 Ohm, Ausstattung mit 6 Cinch-Eingängen tuner / phono mm / phono-mc / tape 1/ tape 2 / aux. sowie 3 Cinch-Ausgängen Vorverstärker (1V, 220 Ω) / Band 1 / Band 2 und eine auftrennbare Cinch-Verbindung zum separaten Betrieb von Vor- und Endstufe.
Erhöhter Wirkungsgrad des Endverstärkers bei mittlerer Leistung bis etwa zur Hälfte der Nennausgangsleistung durch kaskadierte Endtransistorenschaltung (Rail-switching-amplifier).

Im Jahr 1987 (s. Katalog 03/1987) wurde das Modell A2 überarbeitet und anstelle des der beiden Schalterstellungen phono mm + phono mc traten die beiden Eingänge phono + cd. Die Umstellung mm / mc erfolgt jetzt durch einen kleinen Schiebeschalter auf der Rückseite. Der Katalog die atelier Anlage 87/88 dokumentiert diese Änderung nur unter Technische Daten, die Fotos zeigen nach wie vor die erste Version. Im Folge-Katalog Feb. 1988 ist das Modell A2 nicht mehr aufgeführt, entsprechend selten dürfte die überarbeitete Version sein.

Net weight (2.2 lb = 1 kg) 9 kg / 19 lb 13.2 oz (19.824 lb)
Price in first year of sale 1'050.00 DM
Source of data -- Original prospect or advert
Literature/Schematics (1) Braun HiFi 1985/86 Seite 19

Model page created by Franz Scharner. See "Data change" for further contributors.
