Audio 2/3 Ch= TC45/3; Braun; Frankfurt (ID = 2528608) Radio
Braun; Frankfurt: Audio 2/3 Ch= TC45/3 [Radio] ID = 2528608 1400x1050
Select picture or schematic to display from thumbnails on the right and click for download.
For model Audio 2/3 Ch= TC45/3, Braun; Frankfurt

Country:  Germany
Manufacturer / Brand:  Braun; Frankfurt
Year: 1967/1968 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 39: AF106 AF124 AF125 AF126 BC108 AC151 AC152 BFY39 BFY40 AC153 AD131
Main principle Superheterodyne (common); ZF/IF 455/10700 kHz
Tuned circuits 10 AM circuit(s)     14 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details Record Player (not changer)
Power type and voltage Alternating Current supply (AC) / 115; 127; 155; 220; 240 Volt

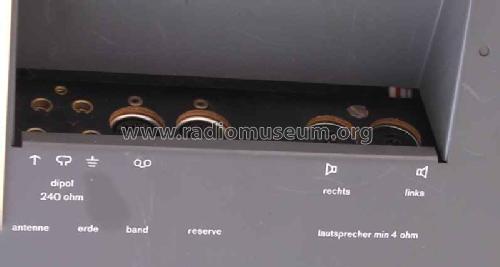

Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: Audio 2/3 Ch= TC45/3 - Braun; Frankfurt
Material Metal case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 650 x 170 x 280 mm / 25.6 x 6.7 x 11 inch
Notes Transistoren (jeweils 1× gelistet): AF106, 2× AF124, 3× AF125, 4× AF126, BC108, 3× AC151, AC152, 12× AC151r, 4× BFY39, 2× BFY40, 2× AC153, 4× AD131.
Rundfunk-Chassis mit eingebautem Stereo-Decoder, Stereo-NF-Verstärker mit 2 Endstufen je 15 W (Sinus);

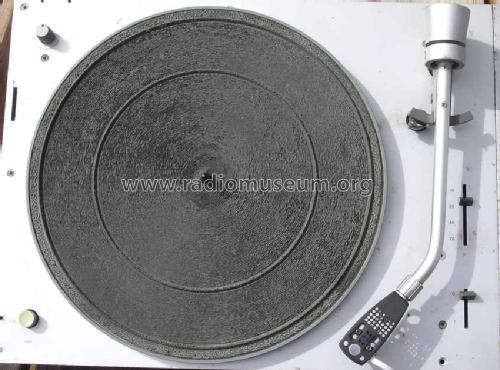

Phono-Chassis = P410X mit Shure M75-6.
Balanceregler mit Zug-Druckschalter für Hinterbandkontrolle eines angeschlossenen Tonbandgerätes.
Net weight (2.2 lb = 1 kg) 18 kg / 39 lb 10.4 oz (39.648 lb)
Price in first year of sale 1'590.00 DM
Source of data Handbuch VDRG 1967/1968

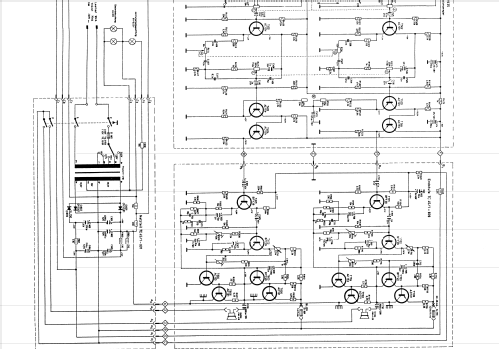

Literature/Schematics (1) -- Original-techn. papers.

Model page created by Bernhard Nagel. See "Data change" for further contributors.



All listed radios etc. from Braun; Frankfurt
Here you find 1039 models, 905 with images and 644 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Braun; Frankfurt: Audio 2/3 Ch= TC45/3
Threads: 1 | Posts: 1
Hits: 1713     Replies: 0
braun: Ch= TC45/3; Audio 2/3
Karl Reiter
25.Jul.10
  1

Ein kurzer Reparaturbericht

Das in den Bildern dieser Modellseite gezeigte Modell habe ich vom Heuboden eines Bauernhofes geholt, wo es vermutlich über Jahre gelegen hatte.Der Zustand war entsprechend, PU-System war keines dabei, auch keine Headshell.. Am Plattenspieler hatte ich einige Arbeit, den Dreck überall herauszubringen, aber endlich bewegte sich auch der Teller. Auf die " Riemenscheibe " musste ich Filzscheiben aufkleben, da der Teller sonst am Metallchassies schleifte, irgendwas hatte da nachgegeben.  Erste Versuche mit Stromzufuhr zeigten, dass der Radioampfang auf Anhieb ging, ohne Verzerrungen aber allerdings viel zu leise. Messungen der Betriebspannungen ergaben, dass diese Spannungen alle gut im Normalbereich lagen. Da keine Original-Schaltbilder zur Verfügung standen, nahm ich die Schaltbilder der TC45-4 zu Hilfe und stellte fest, dass  keine gravierenden Differenzen in den Schaltungen vorhanden waren. Herr Wolfgang Bauer gab mir dann den Rat, die Koppel-Elkos zu tauschen. Nach dem Austausch der Koppel-C's in NF-Vorverstärker und Endstufe war auch die volle Lautstärke da. Dann mussten noch ein paar Lämpchen zur Skalenbeleuchtung erneuert werden, eine Headshell kaufte ich via ebay und ein PU-System fand sich auch, so dass die Anlage nun  wieder voll funktionsfähig ist. Leider hat das Metallchassies einige Rostflecken, da aber auch die Beschriftung dort eingefräst ist, sehe ich keine Möglichkeit, das zu ändern, ohne die Beschriftung zu zerstören.

K. Reiter
