Autoverstärker BEL Power Plate P120

Autoverstärker BEL Power Plate P120; Braun; Frankfurt (ID = 1726907) Ampl/Mixer Autoverstärker BEL Power Plate P120; Braun; Frankfurt (ID = 1726928) Ampl/Mixer
Use red slider bar for more.
Autoverstärker BEL Power Plate P120; Braun; Frankfurt (ID = 1726907) Ampl/Mixer
Braun; Frankfurt: Autoverstärker BEL Power Plate P120 [Ampl/Mixer] ID = 1726907 1400x469
Select picture or schematic to display from thumbnails on the right and click for download.
For model Autoverstärker BEL Power Plate P120, Braun; Frankfurt:
Bild ist scan aus Prospekt 'Braun HiFi. Zukunft als Konzept. 84/85

Country:  Germany
Manufacturer / Brand:  Braun; Frankfurt
Year: 1984–1986 ? Category: Audio Amplifier or -mixer
Main principle Audio-Amplification
Wave bands - without
Details Hi-Fi equipment
Power type and voltage Storage Battery for all (e.g. for car radios and amateur radios) / 12 Volt
Loudspeaker - This model requires external speaker(s).
Power out 120 W (undistorted)
from Radiomuseum.org Model: Autoverstärker BEL Power Plate P120 - Braun; Frankfurt
Material Metal case
Shape Chassis only or for «building in»
Dimensions (WHD) 285 x 50 x 156 mm / 11.2 x 2 x 6.1 inch
Notes

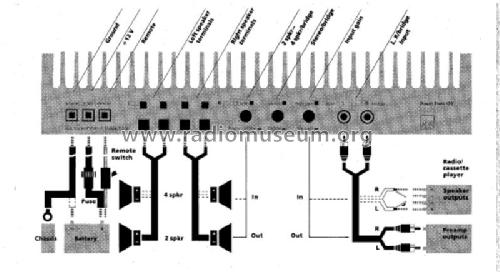

Der Einbauverstärker  BEL Power Plate P120 ist eine Komponente des für automobilen Einsatz gedachten BEL Power System. Der Verstärker verfügt über einen eingebauten Vorverstärker, der den direkten Anschluss an Tuner/ Cassette etc. erlaubt. Oder er wird direkt an die Lautsprecher-Buchsen des vorhandenen Autoradios angeschlossen. Die Modelle der Bel Power Plate Serie verfügen  über  ein Schaltnetzteil, das  die Bordspannung von 12 V auf die jeweils Modell-spezifische Versorgungs-Spannung heraufsetzt. Der Verstärker P120 kann auch gebrückt als Monoverstärker eingesetzt werden (wie auch P40) und ist darüber hinaus für den Betrieb von 4 statt 2 Lautsprechern umschaltbar.
Das Modell  Braun Bel P120 entspricht dem ADS P120, das User Manual lässt sich (Stand Okt. 2014) problemlos aus dem Netz herunterladen mit “ADS P120“ oder “ADS P120 Owners Manual“.

Technische Daten:
Bauart: Verstärker mit Sanyo STK 0059 Series ( Darlington Power Pack Endstufe)
Nenn-Ausgangsleistung: 2x 60 W an 4 Ω
als Mono-Verstärker: 1x 90 W an 4 Ω
Klirrfaktor: < 0,09 %
Übertragungsbereich: 10 … 40.000 Hz
Fremdspannungsabstand: 90 dB
Stromversorgung: 12 V Anschluss (9 … 16 V) , interner digitaler Spannungswandler, Minus an Masse
Stromaufnahme max.: 25 A
Eingangsspannung  Low Level: 0,265 … 4,5 V / 57 kΩ
Eingangsspannung  High Level: 2,5 … 12 V / 95 Ω
eingebauter Schutz gegen Verpolung & Kurzschluss/ Überlastung, LS-Schutz
Kühlfläche: > 2.000 cm²


Net weight (2.2 lb = 1 kg) 2.6 kg / 5 lb 11.6 oz (5.727 lb)
Price in first year of sale 600.00 DM
Mentioned in - - Manufacturers Literature (Braun Car-HiFi 1985/86)
Literature/Schematics (1) -- Original prospect or advert (Braun HiFi. Zukunft als Konzept. 1984/1985)

Model page created by Eberhard Fuchs. See "Data change" for further contributors.
