Lectron Buchlabor 1001

Braun; Frankfurt

  • Year
  • 1969–1974
  • Category
  • Kit (Parts plus instruction) or building instructions only
  • Radiomuseum.org ID
  • 82114

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 2
  • Power type and voltage
  • Dry Batteries / 9 Volt
  • Loudspeaker
  • - only for Earphone!
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Lectron Buchlabor 1001 - Braun; Frankfurt
  • Dimensions (WHD)
  • 345 x 325 x 40 mm / 13.6 x 12.8 x 1.6 inch
  • Notes

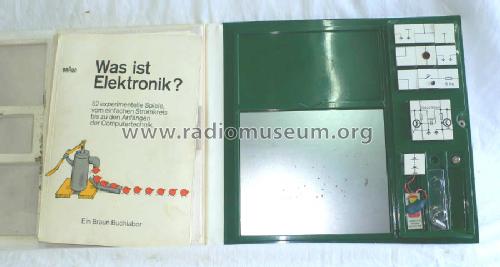

  • "Was ist Elektronik?": Experimentieralbum = Jugend-Sachbuch + Experimentiersystem.

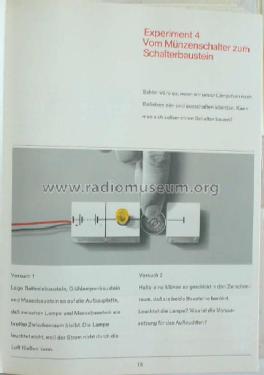

    Durch Zukauf eines Abstimmbausteins (Drehko+Spule) ist auch der Bau eines Rundfunkempfängers möglich. 52 Experimente; Experiment 43 Versuch 5: Rundfunkempfänger.

    Bestandteil ist ein Abreißblock mit
    - dem Verzeichnis der Bausteine,
    - ca. 20 Entwurfsblätter - alles in 10 x 20 cm Größe -, sowie
    - eine Abdeckung für den großen Baustein zur Simulation eines Einzel-Transistors (ca. 69 x 69 mm) zum Ausschneiden und Falten.

    Dieses Album wurde ab 1972 von der ausgegliederten Lectron-Abteilung weiter produziert, danach von Lectron (RWO Frankfurt) vertrieben. Aktueller Preis (2016): EUR 75,-
    Die italienische Ausgabe wurde von Inelco ab 1974 als Lectron 2000 System (sistema 2000) bzw. Lectron Serie 2000 angeboten.

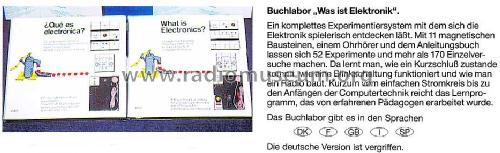

    Ab Dez. 1970 erschien diese Ausgabe auch in dänisch, englisch, französisch, niederländisch, spanisch und italienisch.

    2016 wurde eine japanische Version (Inelco) mit Bausteinen nach IEEE-Norm entdeckt, eventuell eine für Sony produzierte Ausgabe (Archiv M. Walter/RWO).

    Die Erstausgabe erschien zunächst als Juniorsystem in der Preisliste 04.1969, ab 11.1969 dann als Buchlabor. Ab 2001 und der Neu-Organisation aller Lectron-Teile und -Kurse (RWO) wurde der Zusatz 1001 vergeben.

    Das Buchlabor erhielt verschiedene Auszeichnungen, wie z.B. "Schönstes deutsches Jugendbuch 1969" der Stiftung Buchkunst und die Bronzemedaille der Internationalen Buchausstellung in Leipzig 1971, wohl nicht zuletzt auch wegen der Illustrationen des Zeichners Jules Stauber; Texte von Heinz Saucke, Winsen/Aller.

  • Net weight (2.2 lb = 1 kg)
  • 1.5 kg / 3 lb 4.9 oz (3.304 lb)
  • Price in first year of sale
  • 79.00 DM
