CSV1000 50 Trans.

CSV1000; Braun; Frankfurt (ID = 1588650) Ampl/Mixer

CSV1000; Braun; Frankfurt (ID = 1588651) Ampl/Mixer
CSV1000; Braun; Frankfurt (ID = 50918) Ampl/Mixer CSV1000; Braun; Frankfurt (ID = 50919) Ampl/Mixer
CSV1000; Braun; Frankfurt (ID = 2417608) Ampl/Mixer CSV1000; Braun; Frankfurt (ID = 2417610) Ampl/Mixer
CSV1000; Braun; Frankfurt (ID = 2417611) Ampl/Mixer CSV1000; Braun; Frankfurt (ID = 2417612) Ampl/Mixer
Use red slider bar for more.
CSV1000; Braun; Frankfurt (ID = 50918) Ampl/Mixer
Braun; Frankfurt: CSV1000 [Ampl/Mixer] ID = 50918 932x478
Select picture or schematic to display from thumbnails on the right and click for download.
For model CSV1000 50 Trans., Braun; Frankfurt

Country:  Germany
Manufacturer / Brand:  Braun; Frankfurt
Year: 1966/1967 Category: Audio Amplifier or -mixer
Semiconductors (the count is only for transistors) 50:
Main principle Audio-Amplification
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 150; 220; 250 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: CSV1000 [50 Trans.] - Braun; Frankfurt
Material Metal case
Shape Book-shelf unit.
Dimensions (WHD) 400 x 110 x 335 mm / 15.7 x 4.3 x 13.2 inch
Notes

Stereo-NF-Verstärker mit 2 Endstufen je 32 W an 16 Ohm bei Klirrfaktor < 0,3 %.

Version vor Verbesserung des Netzteils und Erhöhung der Transistorzahl auf 51 (bis Seriennr. 10500).

Net weight (2.2 lb = 1 kg) 15.4 kg / 33 lb 14.7 oz (33.921 lb)
Price in first year of sale 2'400.00 DM
External source of data erb
Source of data Handbuch VDRG 1966/1967


All listed radios etc. from Braun; Frankfurt
Here you find 1039 models, 905 with images and 644 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Braun; Frankfurt: CSV1000
Threads: 1 | Posts: 1
Hits: 1069     Replies: 0
braun: CSV1000; Variante mit 50 Transistoren?
Gerhard Wickern
31.Jan.16
  1

Hallo zusammen,

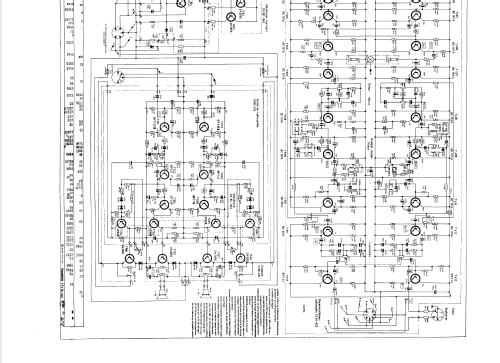

da der hier hochgeladene Schaltplan beim Nachzählen 51 Transistoren hat, würde ich es für sinnvoll halten, den Schaltplan zu der Variante mit 51 Transistoren   zu verschieben. Dort ist bereits ein Schaltplan mit der Bemerkung "ab Seriennummer 10501" hochgeladen. Ob dieser noch weitere Änderungen zum hier gezeigten Stand aufweist, wäre ggfs noch zu prüfen. Beide haben jedenfalls 51 Transitoren bzw. ein Netzteil mit 4 Transistoren. Die Variante mit 50 Transitoren hat nur 3 Transistoren im Netzteil.



Herzliche Grüße

Gerhard Wickern


Braun; Frankfurt: CSV1000
