Fernbedienung RC1 - 1 974 700

Fernbedienung RC1 - 1 974 700; Braun; Frankfurt (ID = 1670216) Misc

Fernbedienung RC1 - 1 974 700; Braun; Frankfurt (ID = 1670217) Misc

Fernbedienung RC1 - 1 974 700; Braun; Frankfurt (ID = 1670218) Misc

Fernbedienung RC1 - 1 974 700; Braun; Frankfurt (ID = 1670219) Misc

Fernbedienung RC1 - 1 974 700; Braun; Frankfurt (ID = 1670224) Misc

Fernbedienung RC1 - 1 974 700; Braun; Frankfurt (ID = 1832519) Misc

Fernbedienung RC1 - 1 974 700; Braun; Frankfurt (ID = 1832521) Misc

Fernbedienung RC1 - 1 974 700; Braun; Frankfurt (ID = 1832523) Misc

Fernbedienung RC1 - 1 974 700; Braun; Frankfurt (ID = 1832524) Misc
Fernbedienung RC1 - 1 974 700; Braun; Frankfurt (ID = 1223487) Misc Fernbedienung RC1 - 1 974 700; Braun; Frankfurt (ID = 1223488) Misc
Fernbedienung RC1 - 1 974 700; Braun; Frankfurt (ID = 1223489) Misc Fernbedienung RC1 - 1 974 700; Braun; Frankfurt (ID = 1223490) Misc
Fernbedienung RC1 - 1 974 700; Braun; Frankfurt (ID = 2009976) Misc Fernbedienung RC1 - 1 974 700; Braun; Frankfurt (ID = 2009978) Misc
Use red slider bar for more.
Fernbedienung RC1 - 1 974 700; Braun; Frankfurt (ID = 1223487) Misc

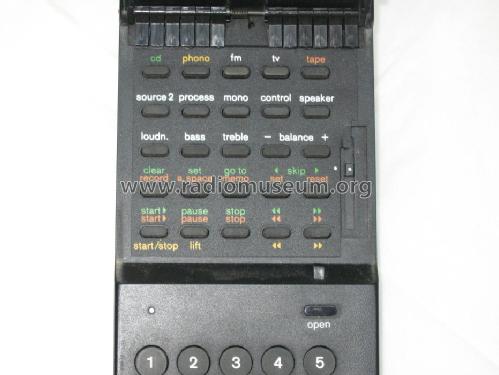

Braun; Frankfurt: Fernbedienung RC1 - 1 974 700 [Misc] ID = 1223487 933x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Fernbedienung RC1 - 1 974 700, Braun; Frankfurt

Country:  Germany
Manufacturer / Brand:  Braun; Frankfurt
Year: 1984–1990 Category: Miscellaneous (Other, Various) - see notes
Semiconductors (the count is only for transistors) 2: 2SC2021 2SD1225 SAA3004 SE303 SLP244B 1SS136 DAN201
Wave bands - without
Details Radio Control (+Remote Wire etc)
Power type and voltage Dry Batteries / 9 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Fernbedienung RC1 - 1 974 700 - Braun; Frankfurt
Material Plastics (no bakelite or catalin)
Dimensions (WHD) 76 x 45 x 192 mm / 3 x 1.8 x 7.6 inch
Notes Infrarotfrequenz: 33,33 kHz Stromaufnahme Bereitschaft: < 2uA 9V Batterie Typ 6F Zu Beginn der 80er Jahre kam es zu einer fortschreitenden Digitalisierung der Bedienfunktionen innerhalb einer HiFi-Anlage, was den preiswerten Einsatz von Fernbedienungen für Komponenten und Anlagen erst möglich machte. Mit dem ihr eigenen Anspruch auf technisch fortschrittliche und vor allem durchgängige Lösungen erstellte die Fa. Braun ein Zukunft-weisendes Konzept für die Fernbedienung RC1 als geschlossenes System. Das Konzept des RC1 sah neben dem Durchschleifen des decodierten IR-Signals an tape/phono/speaker/cd auch eine serielle Schnittstelle (RS232) vor, die eine Bedienung durch die zukünftigen Personal Computer vorsah (RS232 wurde erst in den Geräten ab Bj. 1988 realisiert und ermöglichte die Bedienung der Einzelkomponenten – auch zukünftiger wie satellite-tuner/ video-disc/ digital tape – ohne die entsprechende Umstellung auf der Fernbedienung). Die Master-Komponenten CC4 und R4 kamen 1987 auf den Markt und hatten (alle Versionen) einen remote-Kabel Anschluss. CC4 und R4 sollten die Fernbedienung der Einzel-Komponenten über den Master R4 und CC4 per remote-Kabel ermöglichen. Aus der wirtschaftlichen Notwendigkeit die CD-Spieler auch als Einzelkomponente verkaufen zu können, statte Braun alle CD-Spieler CD3 (1985) bis CD5/2 (1988) mit einem Infrarot-Sensor aus, der die Bedienung durch RC1 ermöglichte. Es gibt nur eine Ausnahme, der von 1988 – 90 produzierte CD2³. D.h., bevor die Atelier-Serie mit den Modellen CC4 + R4 FB-fähig wurde, war RC1 im Jahr 1985 nur für den CD-Spieler CD3 einsatzfähig. Erstmalig stand der RC1 in dem Prospekt Neuheiten in 08/1984 als Ankündigung (für das Jahr 1985). Hinweis: Die RS232-basierte Fernbedienung der CD-Spieler funktioniert nur bei den Steuergeräten mit Tatung-Prozessoren (ab 02/1989 CC4 und ab 03/1989 R4) in Kombination mit den CD Spielern CD23, CD4/2, CD5 und CD5/2. Jetzt konnten die vorgenannten CD-Spieler aus dem Modus audio des RC1 bedient werden (also ohne die lästige Umstellung des fummeligen Schiebers auf compact disc).
Net weight (2.2 lb = 1 kg) 0.178 kg / 0 lb 6.3 oz (0.392 lb)
Price in first year of sale 300.00 DM

Model page created by Eberhard Fuchs. See "Data change" for further contributors.
