Geschlossene 3-Wege-Box L1030

Geschlossene 3-Wege-Box L1030; Braun; Frankfurt (ID = 1707039) Speaker-P
Use red slider bar for more.
Geschlossene 3-Wege-Box L1030; Braun; Frankfurt (ID = 1707039) Speaker-P
Braun; Frankfurt: Geschlossene 3-Wege-Box L1030 [Speaker-P] ID = 1707039 321x427
Select picture or schematic to display from thumbnails on the right and click for download.
For model Geschlossene 3-Wege-Box L1030, Braun; Frankfurt:
Bild aus Braun Katalog 1977

Country:  Germany
Manufacturer / Brand:  Braun; Frankfurt
Year: 1977–1979 Category: Loudspeaker, headphone or earphone
Wave bands - without
Details
Power type and voltage No Power needed
Loudspeaker 3 Loudspeakers
Power out
from Radiomuseum.org Model: Geschlossene 3-Wege-Box L1030 - Braun; Frankfurt
Material Wooden case
Shape Console with any shape - in general
Dimensions (WHD) 310 x 700 x 260 mm / 12.2 x 27.6 x 10.2 inch
Notes

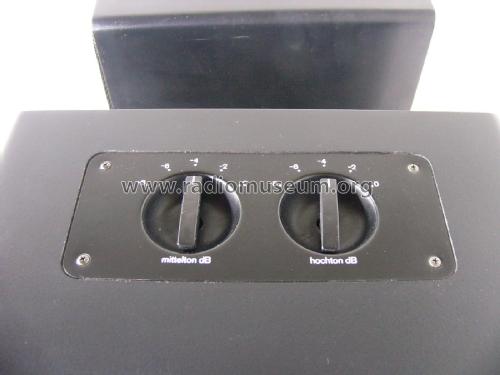

Braun stellte die L 1030 zur Funkausstellung 1977 als Flaggschiff der Braun-Lautsprecher(flotte) vor und wies daraufhin, dass dieser Lautsprecher  mit seinem quasi eingebauten Sockel ohne zus. Fußgestell für die Bodenaufstellung geeignet sei. Beschrieben und beworben wird sie als  3-Weg-Studiostandbox in geschlossenem Gehäuse.  Als besonderes Merkmal verfügt die L 1030 über getrennte Pegelsteller für den Mittel- und Hochton-Bereich mit max. 8dB-Absenkung in 2 dB-Schritten. Dies ist tatsächlich der einzige technische Unterschied zur  Lautsprechereinheit GSL 1030, die ein Jahr  später vorgestellt wird.

Bauart:3-Wege, geschlossen
Nenn-/Musikbelastbarkeit: 100/ 140 W
Übertragungsbereich: 20 ... 25.000 Hz
Nennscheinwiderstand: 4 Ω
Frequenzweiche:12 dB/Oktave,
Übergangsfrequenzen: 500/ 3.000 Hz

Tieftöner:Ø 250 mm  |  Typ: dyn. Konus
Mitteltöner: Ø 50 mm |  dyn. Kalotte
Hochtöner:  Ø 19 mm |  dyn. Kalotte
Gehäuse: Holz
Front: abnehmbares Frontseite
Gehäuse-Volumen (Netto): 28  l
Gehäuse/Gitter-Farbe: schwarz/ schwarz, nussfurnier/schwarz.
Festmontiertes Lautsprecherkabel, 5m, mit DIN-Normstecker

In einem LS-Test 1979 wird der Marktpreis mit 750 €/ Paar angegeben.




Net weight (2.2 lb = 1 kg) 18 kg / 39 lb 10.4 oz (39.648 lb)
Price in first year of sale 798.00 DM
Mentioned in - - Manufacturers Literature (Testbericht 04/1 979)

Model page created by Eberhard Fuchs. See "Data change" for further contributors.
