Geschlossene Box L 1002 S

Geschlossene Box L 1002 S; Braun; Frankfurt (ID = 1504075) Speaker-P
Use red slider bar for more.
Geschlossene Box L 1002 S; Braun; Frankfurt (ID = 1504075) Speaker-P
Braun; Frankfurt: Geschlossene Box L 1002 S [Speaker-P] ID = 1504075 540x650
Select picture or schematic to display from thumbnails on the right and click for download.
For model Geschlossene Box L 1002 S, Braun; Frankfurt:

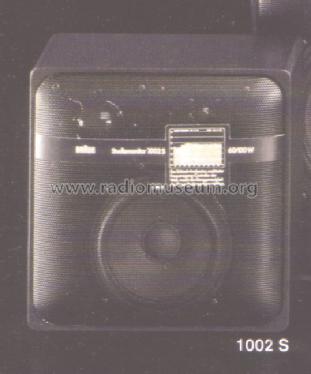

Bild aus Braun Katalog 1980, Quelle: wegavision.pytalhost

Country:  Germany
Manufacturer / Brand:  Braun; Frankfurt
Year: 1979/1980 Category: Loudspeaker, headphone or earphone
Wave bands - without
Details
Power type and voltage No Power needed
Loudspeaker 3 Loudspeakers
Power out
from Radiomuseum.org Model: Geschlossene Box L 1002 S - Braun; Frankfurt
Material Wooden case
Shape Book-shelf unit.
Dimensions (WHD) 305 x 305 x 160 mm / 12 x 12 x 6.3 inch
Notes

Die Serie Studiomonitore (1980/81) umfasst das Spektrum Regal- / Wand- bis Standbox mit insgesamt 8 Modellen, hierzu gehören die Modelle SM 1002 S/ SM 1005/ SM 1006 TC/ SM 1004/ SM1002/ SM 1001/ SM 1004/ SM 1006. Alle gehören zur Bauart der geschlossenen 3-Wege-Boxen und verfügen über identische 50mm –Kalotten-MT und 19mm-Kalotten-HT. Der Unterschied liegt in der Größe des Tieftöner  (175mm/ 210mm/ 250mm) und somit in Belastbarkeit und Form der Box sowie teilweise in der Ausstattung (und möglicherweise Abstimmung).

Bauart: 3-Wege, geschlossen, Regal-/Wandbox
Nenn-/Musikbelastbarkeit: 60/ 100 W
Übertragungsbereich: 35 ... 30.000 Hz
Nennscheinwiderstand:  4 Ω
Frequenzweiche: 12 dB/Oktave,
Übergangsfrequenzen: 500/ 3.000 Hz

Tieftöner: Ø 175 mm | Typ: dyn. Konus
Mitteltöner: Ø 50 mm | dyn. Kalotte
Hochtöner:  Ø 19 mm | dyn. Kalotte

Gehäuse: Holz, abnehmbares Frontgitter
Gehäuse-Volumen (Netto): 8,5 l
Gehäuse/Gitter-Farbe:  schwarz/ schwarz, schwarz/silber, weiß/silber, nussfurnier/silber,

Net weight (2.2 lb = 1 kg) 6.7 kg / 14 lb 12.1 oz (14.758 lb)
Mentioned in - - Manufacturers Literature

Model page created by Eberhard Fuchs. See "Data change" for further contributors.
