Geschlossene Box LSV

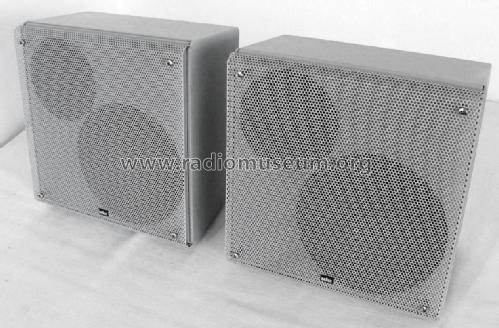

Geschlossene Box LSV; Braun; Frankfurt (ID = 1553302) Speaker-P
Geschlossene Box LSV; Braun; Frankfurt (ID = 2115203) Speaker-P Geschlossene Box LSV; Braun; Frankfurt (ID = 2115204) Speaker-P
Geschlossene Box LSV; Braun; Frankfurt (ID = 2115205) Speaker-P Geschlossene Box LSV; Braun; Frankfurt (ID = 1539272) Speaker-P
Geschlossene Box LSV; Braun; Frankfurt (ID = 1539273) Speaker-P Geschlossene Box LSV; Braun; Frankfurt (ID = 1539274) Speaker-P
Use red slider bar for more.
Geschlossene Box LSV; Braun; Frankfurt (ID = 2115203) Speaker-P
Braun; Frankfurt: Geschlossene Box LSV [Speaker-P] ID = 2115203 1258x825
Select picture or schematic to display from thumbnails on the right and click for download.
For model Geschlossene Box LSV, Braun; Frankfurt:
Aufsteller ausgeklappt, Boxen stehen senkrecht

Country:  Germany
Manufacturer / Brand:  Braun; Frankfurt
Year: 1986 ? Category: Loudspeaker, headphone or earphone
Wave bands - without
Details
Power type and voltage No Power needed
Loudspeaker 2 Loudspeakers
Power out
from Radiomuseum.org Model: Geschlossene Box LSV - Braun; Frankfurt
Material Wooden case
Shape Book-shelf unit.
Dimensions (WHD) 235 x 235 x 132 mm / 9.3 x 9.3 x 5.2 inch
Notes

Das Modell LSV wurde 1986 vorgestellt als kleiner Vollbereichs-Lautsprecher, z.B. für den Stereo-Fernseher TV 3 oder auch als hochwertige Satelliten in der HiFi-Kombination mit dem aktiven Subwoofer SW 2. Äußerlich gleicht er dem Vorgänger-Modell LS 40, der Unterschied liegt in der Verwendung zugekaufter Chassis mit geringerer Belastbarkeit und dem hieraus resultierenden niedrigeren Preis.  Das Modell existiert als Eintrag  nur im Lautsprecher- bzw. TV-Katalog von 1986, danach wurde offenbar der Verkauf der neuen & wertigeren CM 5 Boxen präferiert.

Technische Daten:
Bauart: geschlossene 2-Wege Box zur Wandaufhängung oder Regalaufstellung
Dauerbelastbarkeit: 35 W
Musikbelastbarkeit: 60 W
Impedanz: 4 Ω
Übertragungsbereich:  40 … 25.000 Hz
Übergangsbereich: 2.000 Hz                 Eigenresonanz: ca. 91 Hz
Frequenz-Weiche: 12 dB/ Oktave
Wirkungsgrad (1W/1m): 86 dB
Tieftöner:  Ø 130 mm Konus-Lautsprecher     LS-Nr. 2562 501 N
TT-Fluss/ Flussdichte: 1,1 T / 0,36 mWeb
Hochtöner: Ø  25 mm Kalotten-Lautsprecher
HT-Fluss/ Flussdichte: 1,5 T / 0,24 mWeb      LS-Nr. 2562 701 M
Gehäuse-/-Gitter: schwarz oder weiß
Gehäuse-Volumen: 6,25 l brutto / 4,5 l netto

Net weight (2.2 lb = 1 kg) 3.6 kg / 7 lb 14.9 oz (7.93 lb)
Price in first year of sale 200.00 DM
Mentioned in - - Manufacturers Literature

Model page created by Eberhard Fuchs. See "Data change" for further contributors.
