Hi-Fi-Lautsprechereinheit L810

Hi-Fi-Lautsprechereinheit L810; Braun; Frankfurt (ID = 1486879) Speaker-P Hi-Fi-Lautsprechereinheit L810; Braun; Frankfurt (ID = 1583619) Speaker-P
Hi-Fi-Lautsprechereinheit L810; Braun; Frankfurt (ID = 1583620) Speaker-P Hi-Fi-Lautsprechereinheit L810; Braun; Frankfurt (ID = 1583621) Speaker-P
Hi-Fi-Lautsprechereinheit L810; Braun; Frankfurt (ID = 1583622) Speaker-P Hi-Fi-Lautsprechereinheit L810; Braun; Frankfurt (ID = 1753690) Speaker-P
Use red slider bar for more.
Hi-Fi-Lautsprechereinheit L810; Braun; Frankfurt (ID = 1486879) Speaker-P

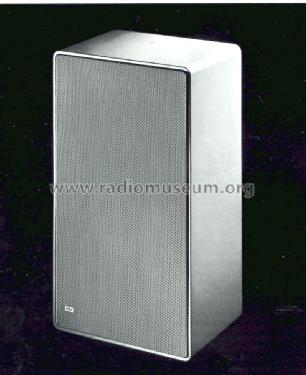

Braun; Frankfurt: Hi-Fi-Lautsprechereinheit L810 [Speaker-P] ID = 1486879 800x978
Select picture or schematic to display from thumbnails on the right and click for download.
For model Hi-Fi-Lautsprechereinheit L810, Braun; Frankfurt:
scan aus Braun Katalog 1972, Quelle wegavision

Country:  Germany
Manufacturer / Brand:  Braun; Frankfurt
Year: 1969–1973 Category: Loudspeaker, headphone or earphone
Wave bands - without
Details
Power type and voltage No Power needed
Loudspeaker 4 Loudspeakers
Power out
from Radiomuseum.org Model: Hi-Fi-Lautsprechereinheit L810 - Braun; Frankfurt
Material Wooden case
Shape Miscellaneous shapes - described under notes.
Dimensions (WHD) 360 x 650 x 280 mm / 14.2 x 25.6 x 11 inch
Notes Braun Hi-Fi-Lautsprechereinheit L810.
Lautsprecher: Zwei 20 cm Tiefton-Systeme, ein 5 cm Mittelton-System (Kalotte)
und ein 2,5 cm-Hochton-System (Kalottenmembran).
Impedanz 8 Ohm. Belastbarkeit 50 W nach DIN.
Übergangsfrequenzen der eingebauten Weichen 550 und 4000 Hz.
Übertragungsbereich 20 - 25000 Hz nach DIN 45500.
Ausführung: Nussbaum furniert oder weiss,
abnehmbare Frontseite aus eloxiertem, gelochtem Alu-Blech.
Auf Wunsch anschraubbares Fussgestell LF700 (DM 80,-) für waagerechte oder senkrechte Aufstellung.
Net weight (2.2 lb = 1 kg) 22 kg / 48 lb 7.3 oz (48.458 lb)
Price in first year of sale 895.00 DM
Source of data Handbuch VDRG 1969/1970
Mentioned in Handbuch VDRG 1970/1971 (und 1971, 1972)
Literature/Schematics (1) HiFi-Jahrbuch 5, Verlag G. Braun Karlsruhe 1970

Model page created by Bernhard Nagel. See "Data change" for further contributors.
