HiFi-Lautsprechereinheit L60

HiFi-Lautsprechereinheit L60; Braun; Frankfurt (ID = 1559000) Speaker-P

HiFi-Lautsprechereinheit L60; Braun; Frankfurt (ID = 1752962) Speaker-P
HiFi-Lautsprechereinheit L60; Braun; Frankfurt (ID = 1857007) Speaker-P HiFi-Lautsprechereinheit L60; Braun; Frankfurt (ID = 1857008) Speaker-P
HiFi-Lautsprechereinheit L60; Braun; Frankfurt (ID = 1857009) Speaker-P HiFi-Lautsprechereinheit L60; Braun; Frankfurt (ID = 1857010) Speaker-P
Use red slider bar for more.

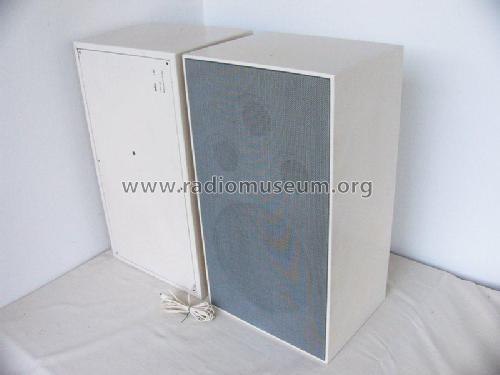

HiFi-Lautsprechereinheit L60; Braun; Frankfurt (ID = 1857007) Speaker-P
Braun; Frankfurt: HiFi-Lautsprechereinheit L60 [Speaker-P] ID = 1857007 800x600
Select picture or schematic to display from thumbnails on the right and click for download.
For model HiFi-Lautsprechereinheit L60, Braun; Frankfurt

Country:  Germany
Manufacturer / Brand:  Braun; Frankfurt
Year: 1962–1964 Category: Loudspeaker, headphone or earphone
Wave bands - without
Details
Power type and voltage No Power needed
Loudspeaker 4 Loudspeakers
Power out
from Radiomuseum.org Model: HiFi-Lautsprechereinheit L60 - Braun; Frankfurt
Material Wooden case
Shape Miscellaneous shapes - described under notes.
Dimensions (WHD) 650 x 360 x 280 mm / 25.6 x 14.2 x 11 inch
Notes Braun HiFi-Lautsprecher-Einheit L60;
1x Tiefton-Lautsprecher 30 cm, 2x Mittelton-Lautsprecher 11,5 cm,
1x Hochton-Lautsprecher 8 cm. Übertragungsbereich: 40...20000 Hz ± 3 dB
Frequenzweiche, Übergangsfrequenzen: 2000 Hz, 10000 Hz (6 dB/Okt)
Belastbarkeit: 15 W Sinus, 25 W Programm; Impedanz: 14...16 Ω.
Regelbare Präsenzanhebung 0...12 dB zwischen 2000 und 10000 Hz.
Ausführung: Völlig geschlossenes, akustisch gedämpftes Gehäuse;
Holz mit weisser oder graphitfarbener Kunststoff-Oberfläche,
Frontseite eloxiertes Alu-Geflecht.
Zusätzlich lieferbar: Anschraubbares Fussgestell (Kufen)
aus vernickeltem Stahlrohr für waagrechte Aufstellung.
Net weight (2.2 lb = 1 kg) 19 kg / 41 lb 13.6 oz (41.85 lb)
Price in first year of sale 390.00 DM
Source of data Handbuch VDRG 1962/1963
Mentioned in Handbuch VDRG 1963/1964
Literature/Schematics (1) HiFi-Jahrbuch 1, 1963, S. 127

Model page created by Bernhard Nagel. See "Data change" for further contributors.
