Lectron Bausatz Fernsteuerung

Braun; Frankfurt

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1969 ?
  • Kategorie
  • Unterrichts- / Lehrmittel
  • Radiomuseum.org ID
  • 282278

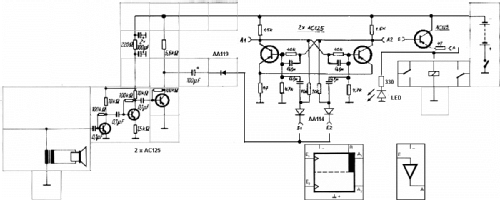

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Transistoren
  • 6
  • Hauptprinzip
  • NF-Verstärkung; 3 NF-Stufe(n)
  • Wellenbereiche
  • - ohne
  • Betriebsart / Volt
  • Trockenbatterien / 9 Volt
  • Lautsprecher
  • Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 6 cm = 2.4 inch
  • Material
  • Plastikgehäuse (nicht Bakelit), Thermoplast

Die GFGF Zeitschrift Funkgeschichte bringt interessante Artikel zu Radios, Funkwesen und Medien. Bei Radiomuseum.org finden Sie die vollständigen Hefte früherer Ausgaben als PDF zum Download.

  • von Radiomuseum.org
  • Modell: Lectron Bausatz Fernsteuerung - Braun; Frankfurt
  • Form
  • Kleines Reisegerät oder «Taschengerät» < 20 cm.
  • Abmessungen (BHT)
  • 162 x 81 x 46 mm / 6.4 x 3.2 x 1.8 inch
  • Bemerkung

  • Dieser Bausatz war laut Vorankündigungen in Prospekten und in dem Lectron-Handbuch geplant, tauchte aber bisher in keiner Preisliste auf; daher ist auch die Modell-/Artikel-Nummer (809x) unbekannt.

    Die Schaltung entspricht vermutlich der als Mikrofonverstärker arbeitenden Lectron Diebstahl-Warnanlage bzw. dem akustischen Eingabeteil des Fernlenkmodells; Mit einem nachgeschalteten Flip-Flop und dem Relaistreiber wird ein Gerät ein- bzw. ausgeschaltet, den jeweiligen Status zeigt eine LED an. Später wird dieses Schaltungsprinzip als Klatschschalter bekannt.
