• Country
• Germany

• Manufacturer / Brand
• Braun; Frankfurt

• Year
• 1968 ?

• Category
• Teaching aids-material

• Radiomuseum.org ID
• 265898

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 2

• Semiconductors
• AC125 AC125

• Main principle
• Audio-Amplification; 2 AF stage(s)

• Wave bands
• - without

• Power type and voltage
• Dry Batteries / 9 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 6 cm = 2.4 inch

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: Lectron Plattenspielerverstärker - Braun; Frankfurt

• Dimensions (WHD)
• 162 x 81 x 46 mm / 6.4 x 3.2 x 1.8 inch

• Notes

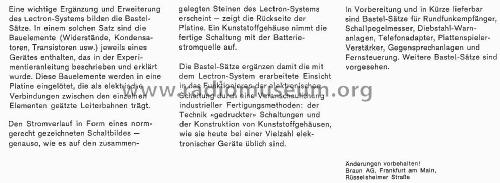

• Dieser Bausatz war laut Vorankündigungen in Prospekten und dem Handbuch geplant, tauchte aber bisher in keiner Preisliste auf; daher ist auch die Modell-/Artikel-Nr. (809x) unbekannt. Die Schaltung entspricht vermutlich dem Experiment 41 der "Experimentieranleitung für das Grundsystem und die Ausbausysteme 1 und 2" der Lectron Systeme 8000 / 8300.

• Author
• Model page created by Günther Stabe † 19.8.20. See "Data change" for further contributors.
