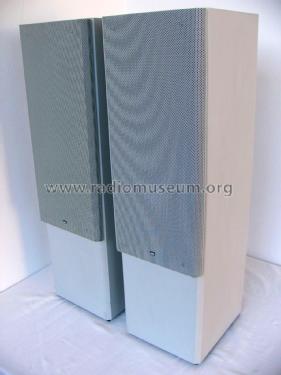

Stand-Monitor M90

Stand-Monitor M90; Braun; Frankfurt (ID = 1908381) Speaker-P
Stand-Monitor M90; Braun; Frankfurt (ID = 1556688) Speaker-P
Use red slider bar for more.
Stand-Monitor M90; Braun; Frankfurt (ID = 1556688) Speaker-P
Braun; Frankfurt: Stand-Monitor M90 [Speaker-P] ID = 1556688 200x734
Select picture or schematic to display from thumbnails on the right and click for download.
For model Stand-Monitor M90, Braun; Frankfurt:
Bild ist scan aus Braun 'Der StandMonitor M 90. Naturgetreuer Klang auf neuen Wegen', 1990, bearbeitet mit gimp

Country:  Germany
Manufacturer / Brand:  Braun; Frankfurt
Year: 1990 Category: Loudspeaker, headphone or earphone
Wave bands - without
Details
Power type and voltage No Power needed
Loudspeaker 3 Loudspeakers
Power out
from Radiomuseum.org Model: Stand-Monitor M90 - Braun; Frankfurt
Material Wooden case
Shape Console with any shape - in general
Dimensions (WHD) 240 x 830 x 270 mm / 9.4 x 32.7 x 10.6 inch
Notes

Das Modell M 90 ist eine sog. 2 ½ -Wege Box, d.h., der obere Tieftöner und der Hochtöner  arbeiten im Bereich der Übernahmefrequenz 2.500 Hz gleichphasig. Beide Tieftöner arbeiten auf getrennte Bass-Kammern. Der M 90 ist eine sehr schlanke Standbox mit vergleichsweise kleiner Grundfläche von 24 x 27 cm.

Bauart: 2 ½  -Wege, geschlossen
Übertragungsbereich: 31 ... 25.000 Hz
Musikbelastbarkeit: 150 Watt
Nennbelastbarkeit: 110 Watt
Wirkungsgrad (1W/1m): 87 dB
Nennscheinwiderstand: 4 Ohm
Frequenzweiche:18/24 dB/Oktave
Übergangsfrequenzen: 200/2.000 Hz

Tieftöner: 2x Ø 195 mm | Typ: dyn. Konus
Hochtöner: Ø 25 mm | dyn. Kalotte (aus Monitorserie)
Gehäuse: Holz beschichtet
Gehäuse-Volumen (Brutto): 53,8 l
Gehäuse-Farbe: schwarz, grau,





Net weight (2.2 lb = 1 kg) 16.2 kg / 35 lb 10.9 oz (35.683 lb)
Price in first year of sale 2'000.00 DM
Mentioned in -- Original prospect or advert

Model page created by Eberhard Fuchs. See "Data change" for further contributors.
