UKW-Transistor T 52

UKW-Transistor T 52; Braun; Frankfurt (ID = 1194658) Radio

UKW-Transistor T 52; Braun; Frankfurt (ID = 1372965) Radio

UKW-Transistor T 52; Braun; Frankfurt (ID = 1372966) Radio

UKW-Transistor T 52; Braun; Frankfurt (ID = 1372968) Radio

UKW-Transistor T 52; Braun; Frankfurt (ID = 1372970) Radio

UKW-Transistor T 52; Braun; Frankfurt (ID = 1372971) Radio

UKW-Transistor T 52; Braun; Frankfurt (ID = 1408627) Radio

UKW-Transistor T 52; Braun; Frankfurt (ID = 1555789) Radio

UKW-Transistor T 52; Braun; Frankfurt (ID = 1556600) Radio

UKW-Transistor T 52; Braun; Frankfurt (ID = 1556610) Radio
UKW-Transistor T 52; Braun; Frankfurt (ID = 1657416) Radio UKW-Transistor T 52; Braun; Frankfurt (ID = 53433) Radio
UKW-Transistor T 52; Braun; Frankfurt (ID = 711578) Radio UKW-Transistor T 52; Braun; Frankfurt (ID = 711580) Radio
UKW-Transistor T 52; Braun; Frankfurt (ID = 375201) Radio UKW-Transistor T 52; Braun; Frankfurt (ID = 569413) Radio
UKW-Transistor T 52; Braun; Frankfurt (ID = 569414) Radio UKW-Transistor T 52; Braun; Frankfurt (ID = 569415) Radio
UKW-Transistor T 52; Braun; Frankfurt (ID = 569416) Radio UKW-Transistor T 52; Braun; Frankfurt (ID = 569417) Radio
Use red slider bar for more.
UKW-Transistor T 52; Braun; Frankfurt (ID = 1657416) Radio
Braun; Frankfurt: UKW-Transistor T 52 [Radio] ID = 1657416 933x846
Select picture or schematic to display from thumbnails on the right and click for download.
For model UKW-Transistor T 52, Braun; Frankfurt

Country:  Germany
Manufacturer / Brand:  Braun; Frankfurt
Year: 1961/1962 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 9: AF114 AF115 AF116 AF116 AF116 OC304 OC304 OC74 OC74 OA70 OA79 OA79
Main principle Super-Heterodyne (Super in general); ZF/IF 455/10700 kHz; 3 AF stage(s)
Tuned circuits 5 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast, Long Wave and FM or UHF.
Details
Power type and voltage Dry Batteries / 6 × 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch
Power out 0.8 W (unknown quality)
from Radiomuseum.org Model: UKW-Transistor T 52 - Braun; Frankfurt
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 230 x 153 x 59 mm / 9.1 x 6 x 2.3 inch
Notes

Farbe: hellgrau oder blaugrau; Bereich FM= 87-100.2 MHz.
Anschlüsse für PU, KH und externe Antenne (z.B. Pkw).
Flache Kegelstumpf-Drehknöpfe mit Riffeln (nur bei diesem Modell).

Net weight (2.2 lb = 1 kg) 1.7 kg / 3 lb 11.9 oz (3.744 lb)
Price in first year of sale 218.00 DM
Collectors' prices
Source of data HdB d.Rdf-& Ferns-GrH 1961/62 / Radiokatalog Band 1, Ernst Erb


All listed radios etc. from Braun; Frankfurt
Here you find 1026 models, 887 with images and 631 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Braun; Frankfurt: UKW-Transistor T 52
Threads: 1 | Posts: 1
Hits: 2252     Replies: 0

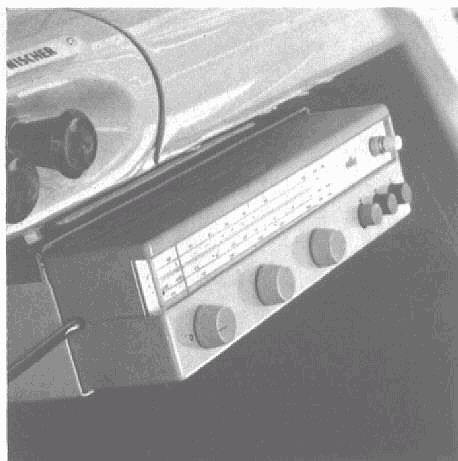

braun: T 52 (T 52); Autohalterung TH5
Günther Stabe
04.May.07
  1 Zu diesem Gerät (erster Braun Kofferempfänger im kleineren Format, Nachfolger des T 22) gab es eine Autohalterung mit der Typenbezeichnung TH5. Die Anschlüsse Kfz-Antenne und Kfz-Lautsprecher erfolgten noch über separate Kabel auf die entsprechenden Buchsen des Kofferradios; die Spannungsversorgung erfolgt aus den Batterien im Gerät. Erst mit den Typen T520 / T521 (TH50), T523 (TH51)und T580 (TH56) gab es die Steckverbindung über eine im Geräteboden befindliche Steckleiste -auch für die Spannungsversorgung vom Kfz-Akku -. Die Halterung TH5 konnte demnach auch für die Steckerleisten-losen Modelle T510, T530 und T540 verwendet werden.

Attachments


Braun; Frankfurt: UKW-Transistor T 52
