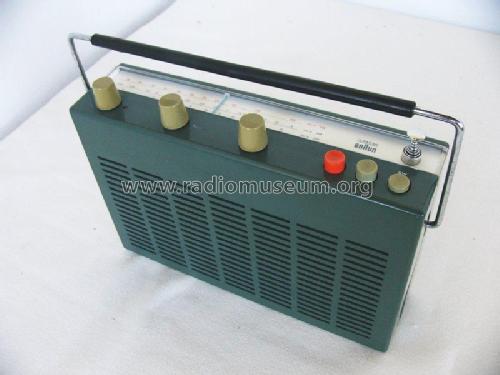

T523; Braun; Frankfurt (ID = 1840817) Radio
Use red slider bar for more.
T523; Braun; Frankfurt (ID = 713448) Radio
Braun; Frankfurt: T523 [Radio] ID = 713448 900x718
Select picture or schematic to display from thumbnails on the right and click for download.
For model T523, Braun; Frankfurt

Country:  Germany
Manufacturer / Brand:  Braun; Frankfurt
Year: 1962–1964 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 9: AF114 AF115 AF116 AF116 AF116 OC75 OC75 OC74 OC74 OA70 OA79 OA79
Main principle Superheterodyne (common); ZF/IF 455/10700 kHz; 3 AF stage(s)
Tuned circuits 6 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast, Short Wave plus FM or UHF.
Details
Power type and voltage Dry Batteries / 6 x 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch
Power out 0.8 W (unknown quality)
from Radiomuseum.org Model: T523 - Braun; Frankfurt
Material Plastics (no bakelite or catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 230 x 153 x 59 mm / 9.1 x 6 x 2.3 inch
Notes Bestückung: anstatt 2x OC75 auch OC305[/I] und OC304[/II] bzw. 2x OA79 oder 2x RL232g.
Autohalterung: TH51 (12V).
Beide Typen (T523 + TH51) sind für Clairtone Sounds für das Vertriebsgebiet Kanada und USA gebaut worden (clairtone-Label über Braun auf der Skala).
Die Autohalterung für die anderen Typen (Europa) hat die Bezeichnung TH50 (6/12V).
Anschlüsse: Antenne, TB, ext. Lautsprecher/KH und Kfz-Halterung. Die beiden Birnchen leuchten nur bei Kfz-Betrieb (Spannung aus dem Auto-Akku).
Farben: hellgrau, grüngrau und graphit.
Net weight (2.2 lb = 1 kg) 1.7 kg / 3 lb 11.9 oz (3.744 lb)
Source of data -- Original-techn. papers.

Model page created by Günther Stabe † 19.8.20. See "Data change" for further contributors.
