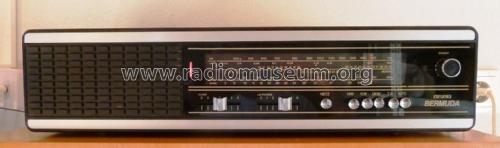

Bermuda ; Bruns; Hamburg (ID = 2403723) Radio
Bruns; Hamburg: Bermuda [Radio] ID = 2403723 1024x305
Select picture or schematic to display from thumbnails on the right and click for download.
For model Bermuda Bad Blankenburg, Bruns; Hamburg

Country:  Germany
Manufacturer / Brand:  Bruns; Hamburg
Year: 1982–1988 ? Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 4: SF235 SF225 SC239 A210K A281 GA109 GA101 SAY20 KA213 SY360 B20C25
Main principle Superheterodyne (common); ZF/IF 10700/455 kHz; Export model
Tuned circuits 5 AM circuit(s)     7 FM circuit(s)
Wave bands Broadcast, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 5 W (unknown quality)
from Radiomuseum.org Model: Bermuda [Bad Blankenburg] - Bruns; Hamburg
Material Wooden case

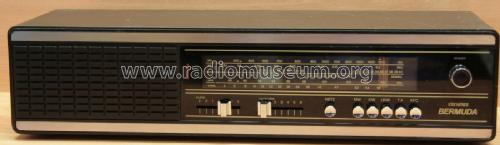

Shape Tablemodel with Push Buttons.
Dimensions (WHD) 530 x 130 x 160 mm / 20.9 x 5.1 x 6.3 inch
Notes

3-Band-Monoradio mit AFC, 2 Schieberegler für Klang und Laustärke. Eingebaute Ferritantenne.

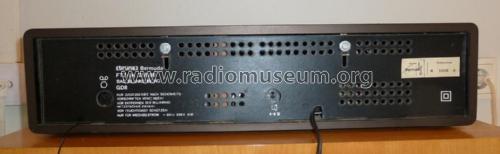

Anschlüsse für TA/TB, Außenantenne, Zweitlautsprecher.

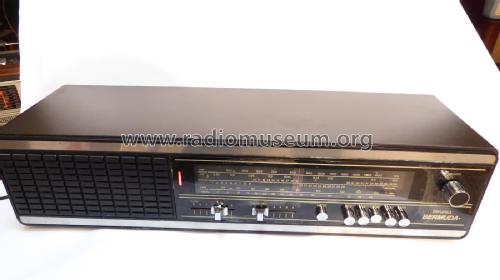

Gehäuseausführung: Holz Nussbaumdekor in Softline (abgerundete Ecken), Front schwarzer Kunststoff mit Zierleisten.

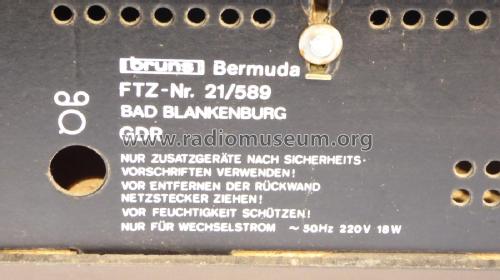

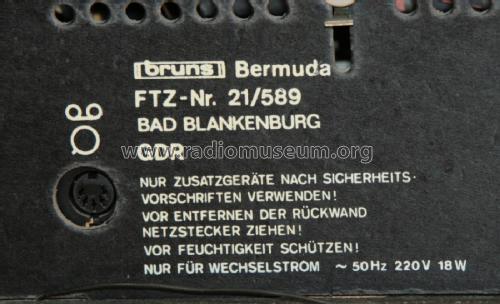

Hersteller sind die Antennenwerke Bad Blankenburg, VEB für BRUNS.

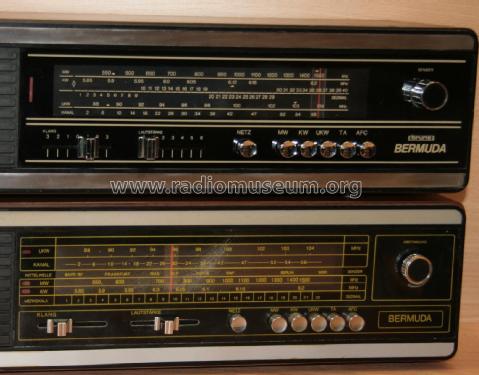

Das gleiche Modell wurde mit geringfügigen Gehäuseunterschieden auch vom VEB  Hochfrequenz-Werk Meuselwitz für BRUNS hergestellt.

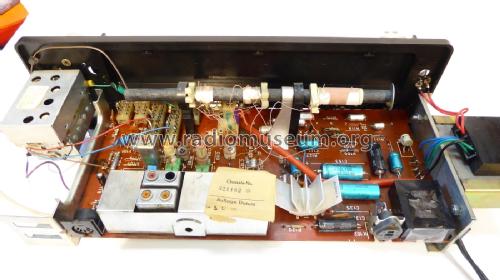

Das Radio war für den Export konzipiert und ist im Innenaufbau baugleich mit dem Radio Saturn MR 421. Nur die Langwelle wurde hier weggelassen, obwohl diese auf der Leiterplatte vorgesehen ist. In der AM ZF bestitzt es einen keramischen Filter Typ SPF455A6. Gleiches gilt für die FM ZF, Typ SPF 10700 A190.

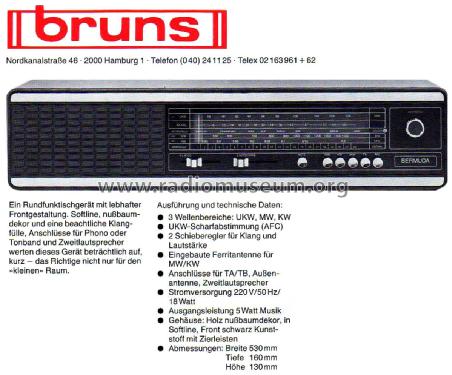

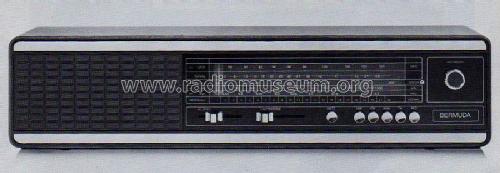

Source of data -- Original prospect or advert

Model page created by Franz Scharner. See "Data change" for further contributors.
