Lampemètre de service 751

Lampemètre de service 751; Centrad; Annecy (ID = 494652) Equipment

Lampemètre de service 751; Centrad; Annecy (ID = 2324230) Equipment

Lampemètre de service 751; Centrad; Annecy (ID = 2324231) Equipment

Lampemètre de service 751; Centrad; Annecy (ID = 2324232) Equipment
Lampemètre de service 751; Centrad; Annecy (ID = 2299084) Equipment Lampemètre de service 751; Centrad; Annecy (ID = 401354) Equipment
Lampemètre de service 751; Centrad; Annecy (ID = 553445) Equipment Lampemètre de service 751; Centrad; Annecy (ID = 1018400) Equipment
Lampemètre de service 751; Centrad; Annecy (ID = 1104206) Equipment Lampemètre de service 751; Centrad; Annecy (ID = 1104207) Equipment
Lampemètre de service 751; Centrad; Annecy (ID = 1457777) Equipment Lampemètre de service 751; Centrad; Annecy (ID = 1457778) Equipment
Lampemètre de service 751; Centrad; Annecy (ID = 1491051) Equipment Lampemètre de service 751; Centrad; Annecy (ID = 1491052) Equipment
Use red slider bar for more.
Lampemètre de service 751; Centrad; Annecy (ID = 2299084) Equipment

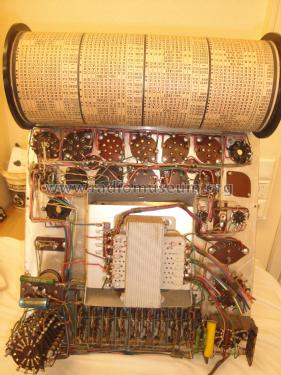

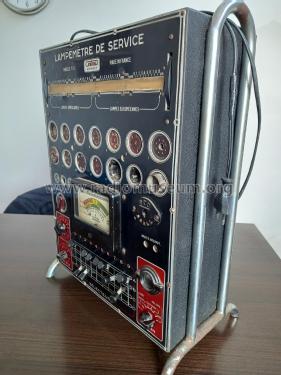

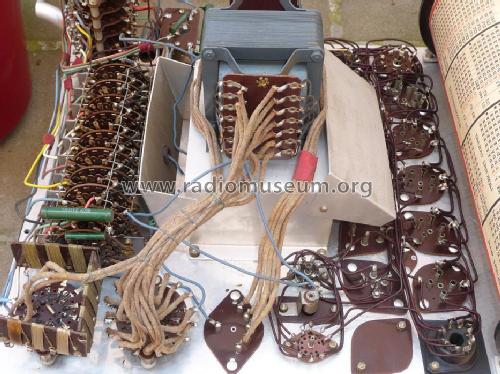

Centrad; Annecy: Lampemètre de service 751 [Equipment] ID = 2299084 1400x1953
Select picture or schematic to display from thumbnails on the right and click for download.
For model Lampemètre de service 751, Centrad; Annecy

Country:  France
Manufacturer / Brand:  Centrad; Annecy
Year: 1948–1951 Category: Service- or Lab Equipment
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Lampemètre de service 751 - Centrad; Annecy
Material Metal case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 340 x 450 x 165 mm / 13.4 x 17.7 x 6.5 inch
Notes

Mesure toutes les lampes par débit cathodique quel que soit le modèle. Dispositif special de branchement des électrodes et du filament.

Essai des courts-circuits internes par système exclusif. Mesure du débit cathode. Essai de l´isolement cathode. Vérification des bruits intermittents. Essai des oeils magiques par variaton du secteur d´ombre.

16 tensions de chauffage de 1,4 à 117 volts. Cadran lumineux 4 coleurs a lecture directe. Tableu de lecture rotatif (300 lampes) incorporé dans l´appareil.

Présentation verticale en coffret grivré noir. Panneau avant noir et rouge. Fusible de protection.

Version pour 25 périodes sur demande.

Net weight (2.2 lb = 1 kg) 7.5 kg / 16 lb 8.3 oz (16.52 lb)
Mentioned in Catalogue Cibot-Radio, ca. 1951
Literature/Schematics (1) Toute la radio (1951)
Literature/Schematics (2) Funk-Technik (FT) (3/1950, S. 72 / Beschreibung)
Literature/Schematics (3) -- Original prospect or advert (La Radio Professionnelle Belge, Dec. 1948)

Model page created by Herman Reynaert. See "Data change" for further contributors.



All listed radios etc. from Centrad; Annecy
Here you find 42 models, 39 with images and 18 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
