• Country
• Germany

• Manufacturer / Brand
• Clamann & Grahnert; Dresden

• Year
• 1968 ?

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 341828

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 14

• Semiconductors
• SC207 SC207 SC207 ГТ322 GC116 GC301 GC116 GC301 GF126 ГТ322 ГТ322 ГТ322 GF126 GC104

• Wave bands
• Wave Bands given in the notes.

• Power type and voltage
• Line / Batteries (any type) / 220 / 24 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org

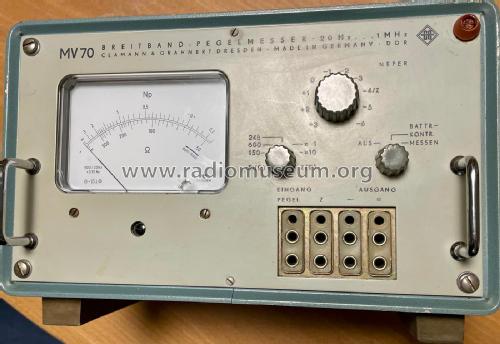

• Model: Breitband-Pegelmesser MV70 - Clamann & Grahnert; Dresden

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 255 x 165 x 175 mm / 10 x 6.5 x 6.9 inch

• Notes

• Breitband Pegelmesser 20 Hz ...1 MHz .

  Der volltransistorisierte Pegelmesser MV70 ist für breitbandige und symmetrische Messungen an Rundfunkübertragungs-einrichtungen und Fernmeldesystemen bestimmt.

  In Verbindung mit einem Pegelsender gestattet er Verstärkungs- Dämpfungs, Pegel- und Scheinwiderstandsmessungen.

  Spezielle Ausgänge für Schreiber und Kopfhörer vereinfachen viele Messaufgaben. Mit den eingebauten Akkumulatoren, die bei Netzbetrieb durch die interne Stromversorgung automatisch geladen weren, seiner geringen Masse und dem kleinen Volumen, ist er sehr gut für netzunabhängige Messungen bei transportablem Einsatz geeignet.

  Außer vorgenannten Anwendungen ist der Pegelmesser auch im Labor oder Prüffeld vorteilhaft einzusetzen, wo kleine Spannungen symmetrisch und unsymmetrisch mit hoher Genauigkeit gemessen werden müssen.

  Der Pegelmesser MV70 konnte als 2/4 Einschub, Einzelgerät oder mit dem Niederfrequenz- Pegelsender GF70 als Messplatz in einem gemeinsamen Gehäuse geliefert werden.

• Net weight (2.2 lb = 1 kg)
• 5 kg / 11 lb 0.2 oz (11.013 lb)

• Mentioned in
• - - Manufacturers Literature

• Author
• Model page created by Wolfgang Lill. See "Data change" for further contributors.
