NF-Pegelmesser MV10/S1 (Rundfunkbezeichnung: J13f)

NF-Pegelmesser MV10/S1 ; Clamann & Grahnert; (ID = 2095844) Equipment NF-Pegelmesser MV10/S1 ; Clamann & Grahnert; (ID = 2095846) Equipment
NF-Pegelmesser MV10/S1 ; Clamann & Grahnert; (ID = 2095897) Equipment NF-Pegelmesser MV10/S1 ; Clamann & Grahnert; (ID = 2095898) Equipment
NF-Pegelmesser MV10/S1 ; Clamann & Grahnert; (ID = 2095899) Equipment NF-Pegelmesser MV10/S1 ; Clamann & Grahnert; (ID = 2095900) Equipment

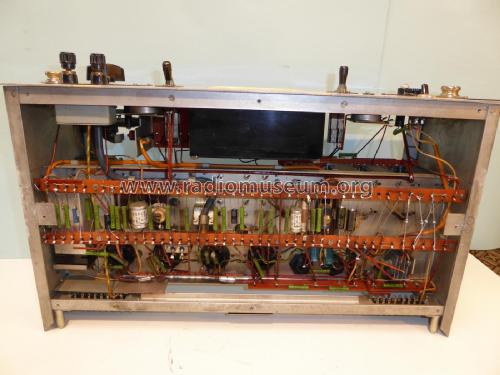

NF-Pegelmesser MV10/S1 ; Clamann & Grahnert; (ID = 2095901) Equipment NF-Pegelmesser MV10/S1 ; Clamann & Grahnert; (ID = 2095902) Equipment
NF-Pegelmesser MV10/S1 ; Clamann & Grahnert; (ID = 1365541) Equipment NF-Pegelmesser MV10/S1 ; Clamann & Grahnert; (ID = 1365542) Equipment
Use red slider bar for more.
NF-Pegelmesser MV10/S1 ; Clamann & Grahnert; (ID = 2095844) Equipment
Clamann & Grahnert;: NF-Pegelmesser MV10/S1 [Equipment] ID = 2095844 1355x562
Select picture or schematic to display from thumbnails on the right and click for download.
For model NF-Pegelmesser MV10/S1 (Rundfunkbezeichnung: J13f), Clamann & Grahnert; Dresden

Country:  Germany
Manufacturer / Brand:  Clamann & Grahnert; Dresden
Year: 1958 ? Category: Service- or Lab Equipment
Valves / Tubes 4: EF86 EF86 EF86 EF86
Main principle Audio-Amplification
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: NF-Pegelmesser MV10/S1 - Clamann & Grahnert; Dresden
Material Metal case
Shape Rack
Dimensions (WHD) 520 x 170 x 315 mm / 20.5 x 6.7 x 12.4 inch
Notes

Röhrenvoltmeter für "Pegelmessungen an niederfrequenten Übertragungssystemen bei Rundfunksendern (hohe HF-Störfestigkeit).
Für Geräuschspannungsmessungen ist ein abschaltbares Ohrkurvenfilter eingebaut.
Außerdem ist ein Abhörausgang vorhanden.
Das Gerät ist ein vierstufiger, stark gegengekoppelter Verstärker mit eingebautem Netzteil.
Ausführung als Einschub ähnlich DIN 41490, Größe 4."
Rundfunkbezeichnung: J 13 f.
Die Vorgängerversion war unter der Bezeichnung MV 10 / S mit 4 Röhren EF 12 bestückt.
Frequenzbereich: 20 Hz ... 20 kHz
Messbereich: - 60 dB ... + 32 dB, schaltbar in 10-dB-Schritten (hier: 0 dB = 1,55 Volt)
Anzeigebereich: - 15 dB ... + 2 dB
Anzeigetoleranz: ± 0,25 dB (Temperatur 10 °C ... 30 °C, Netzschwankungen ± 10 %)
Eingangsimpedanz: > 10 kΩ
Unsymmetriedämpfung: > 50 dB
Geräuschfilterkurve: CCIR Weißbuch 1934
Stromversorgung: 220 Volt, 50 Hz, 20 Watt


Net weight (2.2 lb = 1 kg) 13 kg / 28 lb 10.1 oz (28.634 lb)
Price in first year of sale 1'755.00 Mark

Model page created by Frithjof Grassmann. See "Data change" for further contributors.
