• Country
• Spain

• Manufacturer / Brand
• Clarivox, S.A., Electrónica; Zaragoza

• Year
• 1974 ?

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 289915

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 45

• Semiconductors
• SN76660 MC1310

• Main principle
• Superheterodyne (common)

• Wave bands
• Broadcast (BC) and FM or UHF.

• Details
• Hi-Fi equipment

• Power type and voltage
• Alternating Current supply (AC) / 125; 220 Volt

• Loudspeaker
• - This model requires external speaker(s). / Ø 10 inch = 25.4 cm

• Power out
• 36 W (72 W max.)

• Material
• Metal case

• from Radiomuseum.org
• Model: Kit estereofónico HF-2015 [Con sintonizador AM/FM mod. SF20 y Decodificador DF20] - Clarivox, S.A., Electrónica;

• Shape
• Book-shelf unit.

• Dimensions (WHD)
• 450 x 100 x 350 mm / 17.7 x 3.9 x 13.8 inch

• Notes

• Amplificador estéreo de 18+18 W RMS con sintonizador AM/FM  mod. SF20 y decodificador estéreo mod. DF20, montado en KIT del año 1974
  Rango frecuencias 20 a 20.000 c/seg

  Fuente de alimentación de 42 V DC (7 transistores)

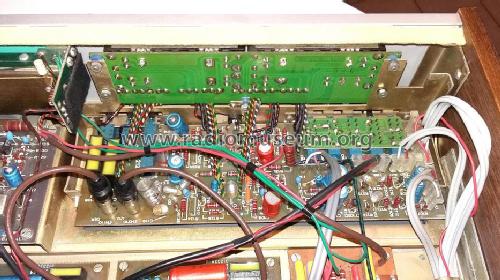

  1 Modulo preamplificador para dos canales (10 transistores)
  2 Módulos de potencia de 18 W RMS (9+9 transistores)

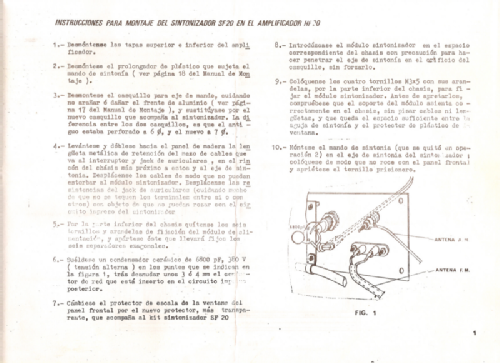

  1 Módulo sintonizador AM/FM (9 transistores + Integrados TBA661 y SN76660ND)
  1 Módulo decodificador para FM Estéreo (1 transistor + Integrado CA1310P)
  Chasis y caja metálica con laterales en madera

  PANEL ANTERIOR:

     - Controles de VOLUMEN - GRAVES - AGUDOS - BALANCE
     - Selector de entradas de FONO - CINTA (Grabación/Reprodución) - AUXILIAR - AM -      FM (10 transistores)
     - FILTRO DE AGUDOS - MONO/ESTÉREO - COMPENSADOR ACÚSTICO
     - Interruptor de encendido
     - Salida para auriculares estéreos
     - Mando de sintonía de la radio
     - Dial iluminado con 8 lámparitas piloto, 3 de 24 V y 5 de 12 V

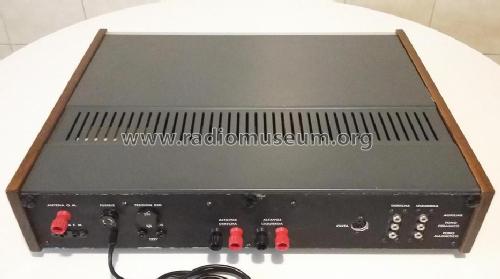

  PANEL POSTERIOR:

     - Antena O.M.
     - Antena F.M.
     - Fusible 1 A.
     - Entrada RED
     - Cambio de tensión 125/220 V A.C.
     - Toma de 125 V A.C. para giradiscos
     - Altavoz derecha (8 Ω)
     - Altavoz izquierda (8 Ω)
     - Entrada/Salida de CINTA
     - Entradas AUXILIAR - FONO CERÁMICO - FONO MAGNÉTICO

• Net weight (2.2 lb = 1 kg)
• 7.6 kg / 16 lb 11.8 oz (16.74 lb)

• Price in first year of sale
• 6,500.00 ESP

• Mentioned in
• -- Original prospect or advert

• Literature/Schematics (1)
• -- Original-techn. papers.

• Author
• Model page created by Miguel Angel Irissarry Garcia. See "Data change" for further contributors.
