Cristal-Grandin Orphée (Orphee) 616 alternatif

Grandin, Cristal-Grandin (SFRT); Paris, Montreuil

  • Year
  • 1950/1951
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 144280

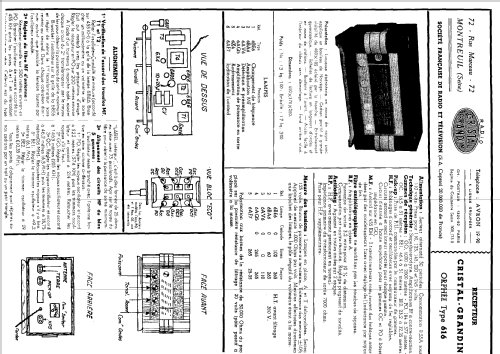

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Main principle
  • Superheterodyne (common); ZF/IF 455 kHz
  • Wave bands
  • Broadcast, Long Wave and more than two Short Wave bands.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 145; 220; 245 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Cristal-Grandin Orphée 616 [alternatif] - Grandin, Cristal-Grandin SFRT;

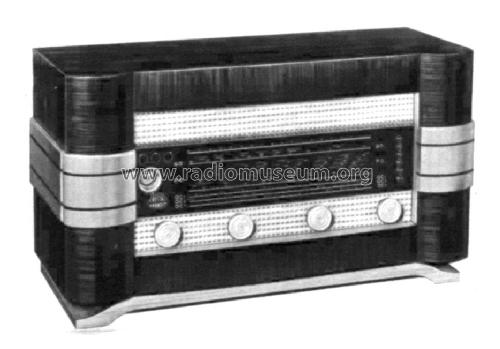

  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 650 x 370 x 260 mm / 25.6 x 14.6 x 10.2 inch
  • Notes
  • 5 gammes d'ondes dont 3 bandes OC étalées. Cadran à entraînement gyroscopique, conforme au plan de Copenhague. HP élliptique de 12 x 19 cm. Prises Pick-up et HP supplémentaire.

    Existe aussi en version pour 25 périodes et en tous courants.

  • Net weight (2.2 lb = 1 kg)
  • 12.6 kg / 27 lb 12.1 oz (27.753 lb)
  • Mentioned in
  • -- Original prospect or advert (1951)
  • Literature/Schematics (1)
  • Radio Constructeur et Dépanneur 1951
  • Author
  • Model page created by Raynal Aufils. See "Data change" for further contributors.
