10-404MU

Crosley Radio Corp.; Cincinnati (OH)

Données

Forum

Images

Collections

Pays
Etats-Unis

Fabricant / Marque
Crosley Radio Corp.; Cincinnati (OH)

Année
1949/1950

Catégorie
Récepteur de télévision ou moniteur

Radiomuseum.org ID
253302

Images
Schémas

10-404MU ; Crosley Radio Corp.; (ID = 2794187) Télévision — Crosley Radio Corp.; 10-404MU (3)

10-404MU ; Crosley Radio Corp.; (ID = 2794188) Télévision — Crosley Radio Corp.; 10-404MU (3)

10-404MU ; Crosley Radio Corp.; (ID = 2794189) Télévision — Crosley Radio Corp.; 10-404MU (3)

10-404MU ; Crosley Radio Corp.; (ID = 2794190) Télévision — Crosley Radio Corp.; 10-404MU (3)

10-404MU ; Crosley Radio Corp.; (ID = 2794191) Télévision — Crosley Radio Corp.; 10-404MU (3)

10-404MU ; Crosley Radio Corp.; (ID = 2794192) Télévision — Crosley Radio Corp.; 10-404MU (3)

10-404MU ; Crosley Radio Corp.; (ID = 2794193) Télévision — Crosley Radio Corp.; 10-404MU (3)

10-404MU ; Crosley Radio Corp.; (ID = 2794194) Télévision — Crosley Radio Corp.; 10-404MU (3)

10-404MU ; Crosley Radio Corp.; (ID = 2794195) Télévision — Crosley Radio Corp.; 10-404MU (3)

10-404MU ; Crosley Radio Corp.; (ID = 2794196) Télévision — Crosley Radio Corp.; 10-404MU (3)

10-404MU ; Crosley Radio Corp.; (ID = 2794197) Télévision — Crosley Radio Corp.; 10-404MU (3)

10-404MU ; Crosley Radio Corp.; (ID = 2794198) Télévision — Crosley Radio Corp.; 10-404MU (3)

10-404MU ; Crosley Radio Corp.; (ID = 2794199) Télévision — Crosley Radio Corp.; 10-404MU (3)

10-404MU ; Crosley Radio Corp.; (ID = 2794200) Télévision — Crosley Radio Corp.; 10-404MU (3)

10-404MU ; Crosley Radio Corp.; (ID = 1674442) Télévision — Crosley Radio Corp.; 10-404MU (3)

10-404MU ; Crosley Radio Corp.; (ID = 2039947) Télévision — Crosley Radio Corp.; 10-404MU (3)

10-404MU ; Crosley Radio Corp.; (ID = 2039968) Télévision — Crosley Radio Corp.; 10-404MU (3)

10-404MU ; Crosley Radio Corp.; (ID = 2039969) Télévision — Crosley Radio Corp.; 10-404MU (3)

10-404MU ; Crosley Radio Corp.; (ID = 2039970) Télévision — Crosley Radio Corp.; 10-404MU (3)

10-404MU ; Crosley Radio Corp.; (ID = 2039971) Télévision — Crosley Radio Corp.; 10-404MU (3)

10-404MU ; Crosley Radio Corp.; (ID = 2039972) Télévision — Crosley Radio Corp.; 10-404MU (3)

10-404MU ; Crosley Radio Corp.; (ID = 2039973) Télévision — Crosley Radio Corp.; 10-404MU (3)

10-404MU ; Crosley Radio Corp.; (ID = 2039974) Télévision — Crosley Radio Corp.; 10-404MU (3)

10-404MU ; Crosley Radio Corp.; (ID = 2039975) Télévision — Crosley Radio Corp.; 10-404MU (3)

10-404MU ; Crosley Radio Corp.; (ID = 2039976) Télévision — Crosley Radio Corp.; 10-404MU (3)

10-404MU ; Crosley Radio Corp.; (ID = 2039977) Télévision — Crosley Radio Corp.; 10-404MU (3)

10-404MU ; Crosley Radio Corp.; (ID = 2039978) Télévision — Crosley Radio Corp.; 10-404MU (3)

10-404MU ; Crosley Radio Corp.; (ID = 2039979) Télévision — Crosley Radio Corp.; 10-404MU (3)

10-404MU ; Crosley Radio Corp.; (ID = 2039980) Télévision — Crosley Radio Corp.; 10-404MU (3)

10-404MU ; Crosley Radio Corp.; (ID = 2039981) Télévision — Crosley Radio Corp.; 10-404MU (3)

10-404MU ; Crosley Radio Corp.; (ID = 2024114) Télévision — Crosley Radio Corp.; 10-404MU (2)
Aus Radio Retailing December 1949

10-404MU ; Crosley Radio Corp.; (ID = 2032265) Télévision — Crosley Radio Corp.; 10-404MU (1)

10-404MU ; Crosley Radio Corp.; (ID = 2032266) Télévision — Crosley Radio Corp.; 10-404MU (1)

10-404MU ; Crosley Radio Corp.; (ID = 2032267) Télévision — Crosley Radio Corp.; 10-404MU (1)

10-404MU ; Crosley Radio Corp.; (ID = 2032269) Télévision — Crosley Radio Corp.; 10-404MU (1)

10-404MU ; Crosley Radio Corp.; (ID = 2032270) Télévision — Crosley Radio Corp.; 10-404MU (1)

10-404MU ; Crosley Radio Corp.; (ID = 2032271) Télévision — Crosley Radio Corp.; 10-404MU (1)

10-404MU ; Crosley Radio Corp.; (ID = 2032272) Télévision — Crosley Radio Corp.; 10-404MU (1)

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

Spécifications techniques

No. de tubes
21

Lampes / Tubes
6AU6 6T8 6V6 6AU6 6AU6 6AU6 6AG5 6AL5 6AG5 12AU7 6SN7GT 6SN7GT 6SN7GT 6BG6G 1B3GT 6W4GT 5U4G 6AB4 6AK5 6AB4 12LP4

Principe général
Super hétérodyne avec étage HF

Gammes d'ondes
Bandes en notes

Tension / type courant
Alimentation Courant Alternatif (CA) / 60 Hz, 117V = 110 -120 Volt

Haut-parleur
HP dynamique à aimant permanent + bobine mobile

Matière
Boitier en bois

De Radiomuseum.org
Modèle: 10-404MU - Crosley Radio Corp.;

Forme
Console avec pieds bas < 50% de la hauteur

Remarques
Crosley model 10-404MU is a 21” b/w TV with US standard VHF tuner channels 2 thru 13.
Equipped with VHF tuner AW-146843 and picture tube 12LP4 or 12TP4 or 12QP4.

Schémathèque (1)

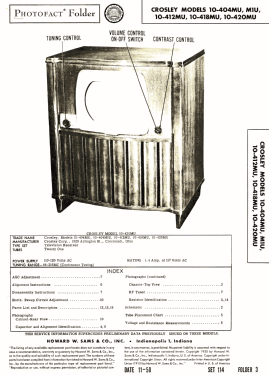

Photofact Folder, Howard W. SAMS (Vol. 10/50 95A-3 Set 95A Folder 3)

Schémathèque (2)
Photofact Folder, Howard W. SAMS (Set 114, Folder 3 dated 11-50)

Auteur
Modèle crée par Friedrich Weber † 12.09.2014. Voir les propositions de modification pour les contributeurs supplémentaires.

D'autres Modèles
Vous pourrez trouver sous ce lien 1812 modèles d'appareils, 1050 avec des images et 1306 avec des schémas.
Tous les appareils de Crosley Radio Corp.; Cincinnati (OH)

Collections | Musées | Littérature

Collections

Le modèle 10-404MU fait partie des collections des membres suivants.

John Backscheider (USA)
