J-21TKLBF Ch= 472
Crosley Radio Corp.; Cincinnati (OH)
- Pays
- Etats-Unis
- Fabricant / Marque
- Crosley Radio Corp.; Cincinnati (OH)
- Année
- 1956 ?
- Catégorie
- Récepteur de télévision ou moniteur
- Radiomuseum.org ID
- 305449
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 17
- Lampes / Tubes
- 4BQ7A 5AT8 3BZ6 3BZ6 3CB6 12BY7A 6AW8 3BN6 12BK5 3CS6 6CS7 6CN7 6CG7 12DQ6 12AX4GTA 1X2A 21ATP4
- Principe général
- Super hétérodyne avec étage HF
- Gammes d'ondes
- Bandes en notes
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 60 Hz, 117V=110-120 Volt
- Haut-parleur
- HP dynamique à aimant permanent + bobine mobile
- Matière
- Boitier en bois
- De Radiomuseum.org
- Modèle: J-21TKLBF Ch= 472 - Crosley Radio Corp.;
- Forme
- Modèle de table générique
- Remarques
-

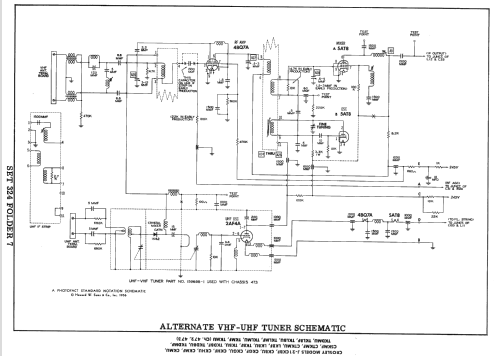

Crosley model J-21TKLBF is a 21" b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis 472, VHF tuner 159725-1 and picture tube 21ATP4.
- Schémathèque (1)
- Photofact Folder, Howard W. SAMS (Set 324 Folder 7 dated 7-56)
- Schémathèque (2)
- Photofact Folder, Howard W. SAMS (Set 302 Folder 13-S dated 1-56)
- Auteur
- Modèle crée par Dirk Taekels. Voir les propositions de modification pour les contributeurs supplémentaires.
