• Pays
• Etats-Unis

• Fabricant / Marque
• Crosley Radio Corp.; Cincinnati (OH)

• Année
• 1956 ?

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 81496

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 5

• Lampes / Tubes
• 12BE6 12BA6 12AV6 50C5 35W4

• Principe général
• Super hétérodyne (en général); FI/IF 455 kHz; 2 Etage(s) BF

• Circuits accordés
• 6 Circuits MA (AM)

• Gammes d'ondes
• PO uniquement

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 60 cycle 110-120 Volt

• Haut-parleur
• 2 HP / Ø 4 inch = 10.2 cm

• Matière
• Cuir / canvas / plastique mais autre matériel en dessous!

• De Radiomuseum.org

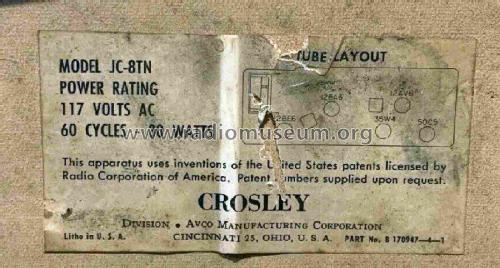

• Modèle: JC-8TN Ch= R104 - Crosley Radio Corp.;

• Forme
• Modèle de table avec réveil ou horloge

• Remarques

• AC Operated AM Superheterodyne Receiver With Electric Clock . Color=tan

• Source
• Beitman Radio Diagrams, Vol. 16, 1956

• Schémathèque (1)

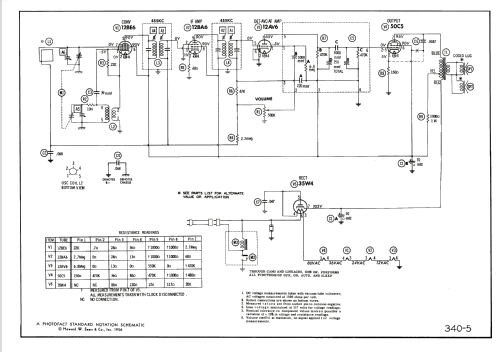

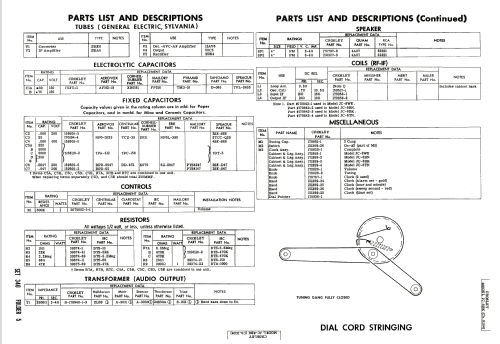

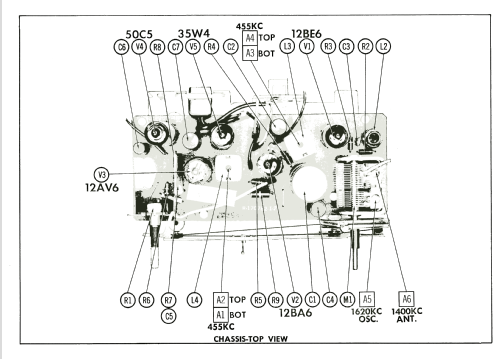

• Photofact Folder, Howard W. SAMS (Set 340 Folder 5 dated 12-56)

• Auteur
• Modèle crée par Egon Penker. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 1829 modèles d'appareils, 1054 avec des images et 1323 avec des schémas.
