4-Röhrengerät

4-Röhrengerät ; Derichsweiler, W., (ID = 612107) Radio 4-Röhrengerät ; Derichsweiler, W., (ID = 612109) Radio
4-Röhrengerät ; Derichsweiler, W., (ID = 612110) Radio 4-Röhrengerät ; Derichsweiler, W., (ID = 612111) Radio
4-Röhrengerät ; Derichsweiler, W., (ID = 612112) Radio 4-Röhrengerät ; Derichsweiler, W., (ID = 612113) Radio
Use red slider bar for more.
4-Röhrengerät ; Derichsweiler, W., (ID = 612107) Radio
Derichsweiler, W.,: 4-Röhrengerät [Radio] ID = 612107 933x653
Select picture or schematic to display from thumbnails on the right and click for download.
For model 4-Röhrengerät, Derichsweiler, W., Radio Laboratorium: Zürich-Höngg:

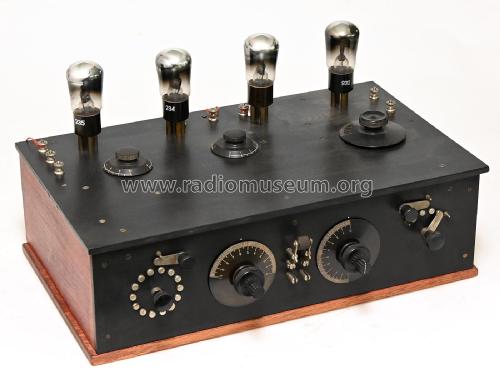

So wie von Herrn Thalmann gekauft, wahrscheinlich mit neuer Hartgummiplatte ... Scheint sonst Original zu sein.

Country:  Switzerland

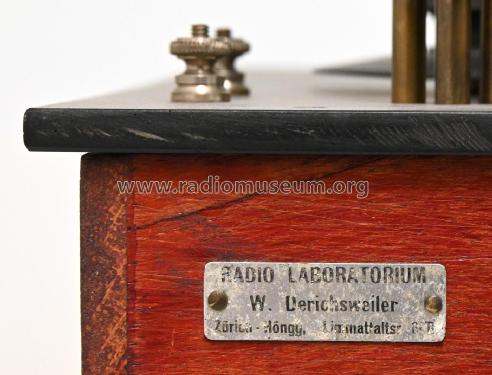

Manufacturer / Brand:  Derichsweiler, W., Radio Laboratorium: Zürich-Höngg
Year: 1924 ? Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: unknown_Tube unknown_Tube unknown_Tube unknown_Tube
Main principle TRF (Tuned-Radio-Frequency but use of regeneration unknown); 2 AF stage(s)
Tuned circuits 2 AM circuit(s)
Wave bands Broadcast only (MW).
Details
Power type and voltage Storage and/or dry batteries / 4 & 40 & 80 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: 4-Röhrengerät - Derichsweiler, W., Radio
Material Wooden case, TUBES VISIBLE.
Shape Tablemodel, Box - most often with Lid (NOT slant panel).
Dimensions (WHD) 450 x 240 x 270 mm / 17.7 x 9.4 x 10.6 inch

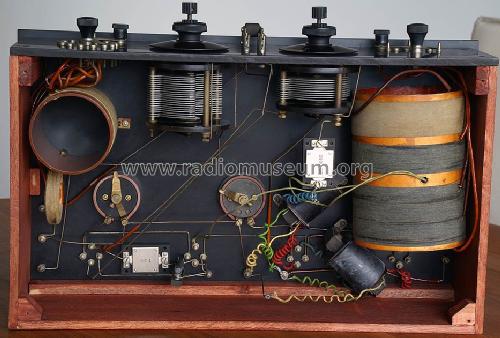

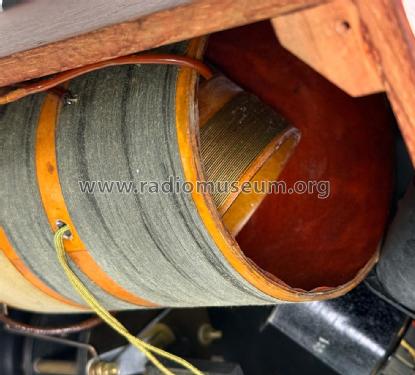

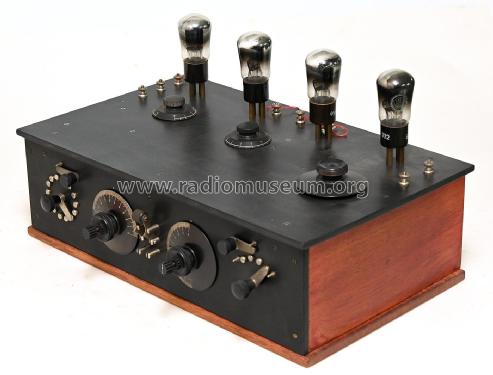

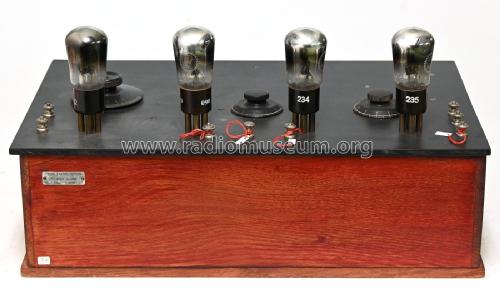

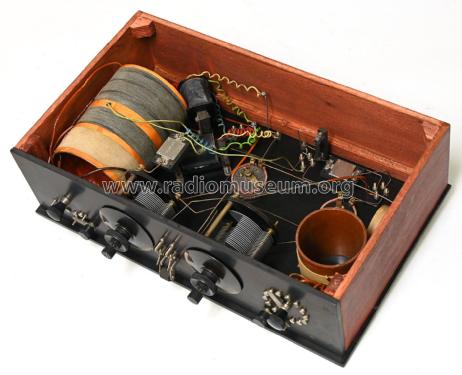

Notes Das 4-Röhrengerät von Derichsweiler zeigt die 4 Valvo-Röhren A408, doch ist diese Bestückung wahrscheinlich falsch. Gerät inkl. Röhren gemessen und gewogen. Es sind zwei NF-Trafos verbaut, Verhältnis 1:5 und 1:3. Die grosse Spule beinhaltet ein Variometer, von oben bedienbar.
Net weight (2.2 lb = 1 kg) 5.740 kg / 12 lb 10.3 oz (12.643 lb)

Model page created by Ernst Erb. See "Data change" for further contributors.
