• Pays
• Allemagne

• Fabricant / Marque
• DNT Drahtlose Nachrichtentechnik; Dietzenbach

• Année
• 1981

• Catégorie
• Emetteur / récepteur CB

• Radiomuseum.org ID
• 172772

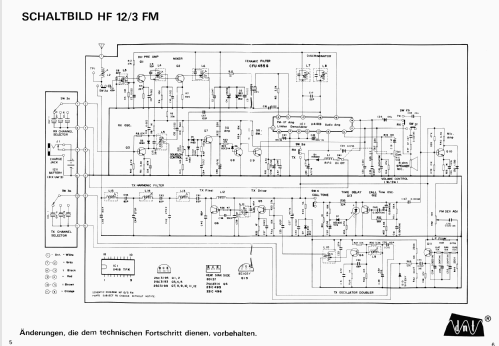

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 12

• Semi-conducteurs

• Principe général
• Super hétérodyne (en général)

• Gammes d'ondes
• OC uniquement

• Tension / type courant
• Piles (rechargeables ou/et sèches) / 12 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile

• Puissance de sortie
• 0.5 W (qualité inconnue)

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org
• Modèle: FM CB Handfunksprechgeräte HF-12/3 FM - DNT Drahtlose

• Dimensions (LHP)
• 70 x 190 x 50 mm / 2.8 x 7.5 x 2 inch

• Remarques

• Bestückung + 1 IC FM IF DET IC1 U 448B, TFK.3 Kanäle, Frequenz 26 - 28 MHz. Angaben incl.

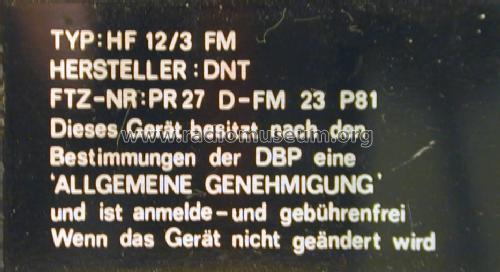

  FTZ Zulassungsnummer PR27 D-FM 23 P 81

  Keine Quarze in Steckfassung (HC25/U), es werden HC49/U Quarze eingelötet.

  1985 wurde ein Nachbau, das TEAM WT-203 mit der Zulassung DBP K/p-22/85 auf den Markt gebracht. Bis auf den Frontaufkleber mit der Typenbezeichnung, Herstellerlogo und dem Morsealphabet sowie dem Aukleber auf der Rückseite mit der Zulassungsnummer ist kein Unterschied zur HF12/3 FM erkennbar.

• Poids net
• 0.430 kg / 0 lb 15.2 oz (0.947 lb)

• Auteur
• Modèle crée par Eckhard Wegner. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 65 modèles d'appareils, 60 avec des images et 25 avec des schémas.
  Tous les appareils de DNT Drahtlose Nachrichtentechnik; Dietzenbach
