• Year
  • 1959/1960
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 104089
    • alternative name: SED

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 6
  • Main principle
  • Superheterodyne (common); ZF/IF 480 kHz
  • Tuned circuits
  • 6 AM circuit(s)
  • Wave bands
  • Broadcast (MW) and Long Wave.
  • Power type and voltage
  • Dry Batteries / 1 x 9 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch
  • Power out
  • 0.25 W (unknown quality)
  • Material
  • Leather / canvas / plastic - over other material
  • from Radiomuseum.org
  • Model: RT134 - Ducretet -Thomson; avant:
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 220 x 135 x 80 mm / 8.7 x 5.3 x 3.1 inch
  • Notes
  • 2 gammes d'ondes PO de 520 à 1620 kHz et GO de 150 à 270 kHz. Prise antenne auto. HP Z = 25 ohms.

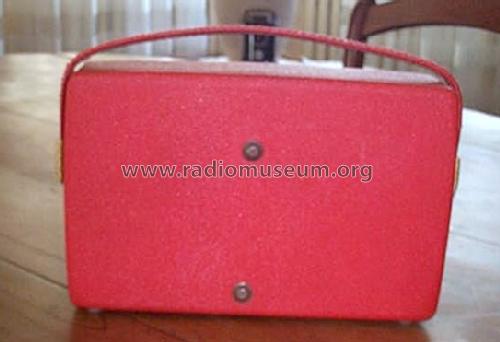

    Coffret bois gainé plastique, couleurs rouge, bleu ou marron / rouge, bleu santiago ou pécari. Façade matière moulée grise. Poignée sellerie. Sac en tissu écossais pour 20,57 NF.

    Même caractéristiques que modèles RT033 et RT133, avec coffrets en matière moulée.

    Ce récepteur a été mis à jour au cours de la production : les transistors de sortie 988T1 ont été remplacées par 2N188, la plaquette FI a été monté différemment. Il y a aussi des modifications de conception mineures : la prise d'antenne a été placée plus vers l'arrière.

    Voir aussi modèle RT134B avec le même châssis mais façade différente.

  • Net weight (2.2 lb = 1 kg)
  • 1.5 kg / 3 lb 4.9 oz (3.304 lb)
  • Price in first year of sale
  • 267.33 FRF
  • Mentioned in
  • -- Original prospect or advert
  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Author
  • Model page created by John Koster. See "Data change" for further contributors.
