For model Phonograph GEM A 2nd version (cased), Edison, Thomas A., North American Phonograph / National Phonograph; Orange, NJ

Country:  United States of America (USA)
Manufacturer / Brand:  Edison, Thomas A., North American Phonograph / National Phonograph; Orange, NJ
Year: 1903 ? Category: Talking machine - Mechanical Gramophone/Phonograph
Wave bands - without
Details
Power type and voltage Solar- and/or muscle driven, also addl. power jack possible
Loudspeaker Horn
Power out
from Radiomuseum.org Model: Phonograph GEM A [2nd version ] - Edison, Thomas A., North
Material Metal case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 250 x 210 x 195 mm / 9.8 x 8.3 x 7.7 inch
Notes

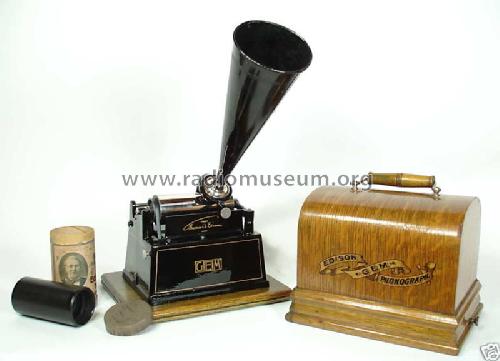

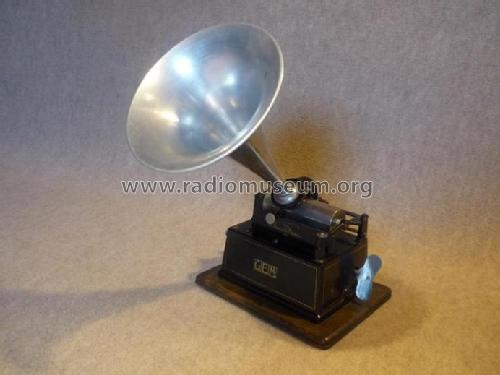

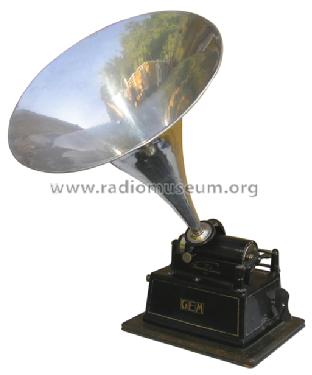

Winding key, not a crank. Wooden base and case. No knob at the front wall. 2 min. cylinder playing instrument. Winding handle (winged key) with slotted end. 10" straight horn (often fitted with larger horn).

Net weight (2.2 lb = 1 kg) 5.2 kg / 11 lb 7.3 oz (11.454 lb)
Price in first year of sale 10.00 $
Mentioned in The Jean-Paul Agnard's Cylinder Phonographs
Literature/Schematics (1) B.Jewell, Veteran Talking Machines

Model page created by Ernst Rykkje. See "Data change" for further contributors.



All listed radios etc. from Edison, Thomas A., North American Phonograph / National Phonograph; Orange, NJ
Here you find 79 models, 60 with images and 34 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Edison, Thomas A.,: Phonograph GEM A
Threads: 1 | Posts: 2
Hits: 1155     Replies: 1
edison: GEM A 2 nd Version ; Phonograph
Jürgen Bauch
16.Oct.12
  1

Bei den Bildern zum GEM A 2nd Phonographen hat nur eins eine Kurbel ?Demnach müssten die anderen Bilder dem GEM A 1nd Version zugewiesen werden ?

Sehe ich das richtig ?



Mfg

Jürgen Bauch



Konrad Birkner † 12.08.2014
17.Oct.12
  2

Hallo Herr Bauch,

nicht ganz, denn es war eine Überarbeitung fällig, wobei die Unterschiede herausgestellt werden konnten:

GEM A 1.Version: kein Gehäuse, kein Holz. Knopf vorne unten rechts. Aufziehflügel (nicht -kurbel).

GEM A 2.Version: Holzgehäuse (genauer: Grundplatte und Haube aus Holz). Vorderwand glatt ohne Knopf. Aufziehflügel (nicht -kurbel).

GEM B (und C):  wie 2.Version, aber Kurbel zum Aufziehen, kein Flügel.

Das Bild mit der Kurbel wurde auf B verschoben.

Flügel werden gesteckt, Kurbeln geschraubt. Die Untersicht auf den Motor zeigt eine Welle, die mit ziemlicher Sicherheit für eine Kurbel bestimmt ist. Deshalb auch auf B verschoben.

Danke für die Aufmerksamkeit,
KoBi
