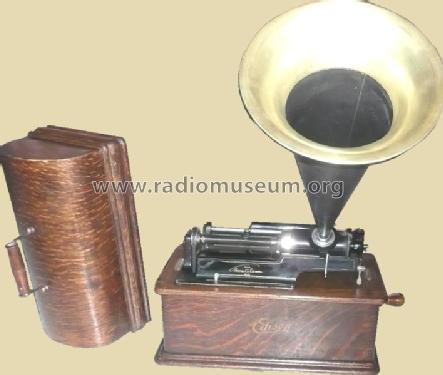

Edison, Thomas A.,: Phonograph Home C [TalkingM] ID = 546893 709x599
Select picture or schematic to display from thumbnails on the right and click for download.
For model Phonograph Home C, Edison, Thomas A., North American Phonograph / National Phonograph; Orange, NJ

Country:  United States of America (USA)
Manufacturer / Brand:  Edison, Thomas A., North American Phonograph / National Phonograph; Orange, NJ
Year: 1908 Category: Talking machine - Mechanical Gramophone/Phonograph
Wave bands - without
Details Other Combination - see Notes
Power type and voltage Solar- and/or muscle driven, also addl. power jack possible
Loudspeaker Horn
Power out
from Radiomuseum.org Model: Phonograph Home C - Edison, Thomas A., North
Material Wooden case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 410 x 305 x 230 mm / 16.1 x 12 x 9.1 inch
Notes Edison Home Phonograph Model C, plays 2 and 4 min.cylinders.
Source of data - - Data from my own collection

Model page created by Friedhelm Schaik. See "Data change" for further contributors.



All listed radios etc. from Edison, Thomas A., North American Phonograph / National Phonograph; Orange, NJ
Here you find 79 models, 60 with images and 34 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Edison, Thomas A.,: Phonograph Home C
Threads: 1 | Posts: 4
Hits: 1812     Replies: 3
edison: Home C; Phonograph
Jürgen Bauch
24.Aug.12
  1

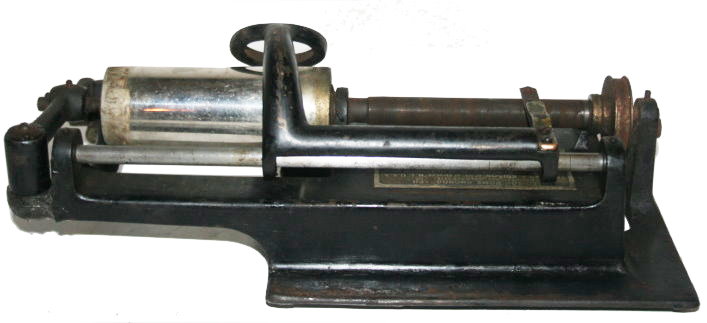

Ich besitze einen Walzenträger vermutlich des Home C . Die Bilder die aber hier hinterlegt sind

zeigen unterschiedliche Phonographen. Welchen kann ich mein Teil zuordnen ?



MFG

J.Bauch

Attachments

Konrad Birkner † 12.08.2014
25.Aug.12
  2

Leider sind offensichtlich einige Bilder falsch zugeordnet: Der sog. "Speaker Arm" bei Home C und D hat kein vorstehendes Element an der Rückseite. Der gekrümmte Arm ist völlig glatt. C und D verwenden den gleichen Arm (part #2222 bzw. 2183).

Die Bilder mit der rückseitigen Schraube gehören zum Home A (late) und werden verschoben.

Die Bilder bei Home D zeigen den "Triumph Combination Type". das Modell wird angelegt.

Jürgen Bauch
25.Aug.12
  3

Da auf dem Typenschild ja weder A,B,C,D vermerkt ist,frage ich mich wo kommt die Zuordnung her ?

Beim Home Phonographen C stellen die Bilder von Herrn Kernchen ID 877291;292;293 auch andere

Phonographen dar.

Ich kann also davon ausgehen,dass es sich bei meinem Walzenträger um ein C-Modell handelt ?



Danke an Herrn Birkner !



Mit freundlichen Grüßen

Jürgen Bauch

Konrad Birkner † 12.08.2014
26.Aug.12
  4

ja, die angesprochenen Bilder gehören zum Home A wegen des anderen Arms (wurden bereits verschoben). Home B, C und D haben einen "glatten" Arm ohne rückseitige Schraube.

Beim Home B ist die Führungs-Blattfeder anders angebracht.

Home C und Home D sind weitestgehend gleich, bis auf die Hauptwelle mit dem Walzenträger, dem Schnurrad ,und dem Lagerzapfen mit der Madenschraube. Der Hauptunterschied ist, dass der Home  D sowohl 2-min. als auch 4-min. Walzen abspielen kann (jetzt weiß ich, dass mein Gerät ein Home  D ist). Man erkennt das am Schnurrad, das durch axiales Verschieben umschaltbar ist.

Modell Home  E hat einen längeren Arm. in welchem der Reproducer waagrecht liegt.

Modell Home  G (1913) spielt nur noch 4-min. Aufnahmen.

Ihr Teil, Herr Bauch, kann also zu C oder D gehören.

Quelle (zu Home  B/C/D):
"Parts of Edison Phonographs, Reproducers and Attachments"  issued June1, 1910.
