EDUTEC "Marke" / ": Antique Radio (tombstone VMR-5010 [Radio] ID = 745806 702x933
Select picture or schematic to display from thumbnails on the right and click for download.
For model Antique Radio (tombstone VMR-5010, EDUTEC ("Marke" / "brand")

Country:  Germany
Manufacturer / Brand:  EDUTEC ("Marke" / "brand")
Brand

Eduscho
Year: 1999 ?? Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) Semiconductors present. CXA1191
Main principle Super-Heterodyne (Super in general)
Wave bands Broadcast (BC) and FM or UHF.
Details Retro-look - not smaller orig.
Power type and voltage Alternating Current supply (AC) / 230 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 7 cm = 2.8 inch
Power out
from Radiomuseum.org Model: Antique Radio (tombstone VMR-5010 - EDUTEC "Marke" / "brand"
Material Wooden case
Shape Tablemodel, Tombstone = decorative upright, not cathedral but can have rounded edges.
Dimensions (WHD) 200 x 270 x 145 mm / 7.9 x 10.6 x 5.7 inch
Notes Radio mit 1 IC: Sony CXA1191S
Price in first year of sale 49.00 DM
Collectors' prices
Source of data - - Data from my own collection

Model page created by a member from D. See "Data change" for further contributors.



All listed radios etc. from EDUTEC ("Marke" / "brand")
Here you find 9 models, 9 with images and 0 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
EDUTEC "Marke" / ": Antique Radio (tombstone VMR-5010
Threads: 1 | Posts: 1
Hits: 2577     Replies: 0
edutec: VMR-5010; Antique Radio
Dietmar Rudolph
18.Mar.10
  1

Das "Chassis" besteht aus einer Pertinaxplatte (Eurokarte?) und enthält nur ein einziges IC (SONY CXA1191S 316K03V). Die Platte ist senkrecht montiert und unmittelbar von hinten an die Front des Gehäuses geschraubt. Sie trägt auch das Poti, den Umschalter und die Achse für den Seilantrieb. Als Drehko findet ein kombinierter AM/FM Kleinst-Drehko mit Dielektikum zwischen den Platten Verwendung. Für MW ist eine Ferritantenne eingebaut. Für UKW gibt es eine Wurfantenne (isolierter schwarzer Draht), die auf dem Bild auch zu sehen ist. Als Filter sind erkennbar: 3 kleine quadratische Töpfchen mit Ferritkern, 3 Luftspulen (mit Abgleich durch Verbiegen der Windungen) und (vermutlich) ein keramisches ZF Filter für 455KHz (gelber rechteckförmiger Block in der hierfür üblichen Größe). Die frequenzbestimmenden Teile der Schaltung sind mit honigfarbigem Wachs fixiert.

Das Gehäuse besteht aus "Holz" (gepresstes Sägemehl) und hat eine (glänzende) Lackierung mit Holzimitation. Ein kleiner Netztrafo (M42?) ist direkt auf dem Boden des Gehäuses festgeschraubt. 4 Dioden zur Gleichrichtung befinden sich auf der Platine. Der Lautsprecher hat einen Durchmesser von ca. 8 cm und trägt die Bezeichnung "FG 3W/8Ohm Made in China".

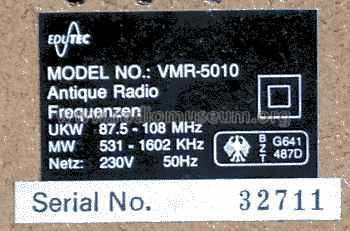

Die Rückwand trägt die Bezeichnung: "EDUTEC, Model No.: VMR 5010, Antique Radio, Frequenzen: UKW 87,5 -108 MHz; MW 531 - 1602 KHz, Netz: 230V, 50Hz; BZT Nr.: G641 487D; Serial Nr. 32711"

Hier sind weitere Retro-Radios zu sehen, die von der Technik her alle sehr ähnlich sind.

MfG DR
