5-Band Kurzwellenempfänger USB/LSB/CW

5-Band Kurzwellenempfänger USB/LSB/CW ; EIGENBAU selbst geb. (ID = 2360575) Amateur-R 5-Band Kurzwellenempfänger USB/LSB/CW ; EIGENBAU selbst geb. (ID = 2360576) Amateur-R
5-Band Kurzwellenempfänger USB/LSB/CW ; EIGENBAU selbst geb. (ID = 2360577) Amateur-R 5-Band Kurzwellenempfänger USB/LSB/CW ; EIGENBAU selbst geb. (ID = 2360578) Amateur-R
5-Band Kurzwellenempfänger USB/LSB/CW ; EIGENBAU selbst geb. (ID = 2360579) Amateur-R 5-Band Kurzwellenempfänger USB/LSB/CW ; EIGENBAU selbst geb. (ID = 2360580) Amateur-R
5-Band Kurzwellenempfänger USB/LSB/CW ; EIGENBAU selbst geb. (ID = 2360581) Amateur-R 5-Band Kurzwellenempfänger USB/LSB/CW ; EIGENBAU selbst geb. (ID = 2360582) Amateur-R
5-Band Kurzwellenempfänger USB/LSB/CW ; EIGENBAU selbst geb. (ID = 2360583) Amateur-R 5-Band Kurzwellenempfänger USB/LSB/CW ; EIGENBAU selbst geb. (ID = 2360584) Amateur-R
Use red slider bar for more.
5-Band Kurzwellenempfänger USB/LSB/CW ; EIGENBAU selbst geb. (ID = 2360575) Amateur-R
EIGENBAU selbst geb.: 5-Band Kurzwellenempfänger USB/LSB/CW [Amateur-R] ID = 2360575 1400x714
Select picture or schematic to display from thumbnails on the right and click for download.
For model 5-Band Kurzwellenempfänger USB/LSB/CW, EIGENBAU (selbst geb. - nicht Nachbau) - siehe auch Nachbau oder Selbstbau - evtl. Unbekannt:
Frontansicht im Originalzustand bei geöffnetem Gehäuse

Country:  Germany
Manufacturer / Brand:  EIGENBAU (selbst geb. - nicht Nachbau) - siehe auch Nachbau oder Selbstbau - evtl. Unbekannt
Year: 1972–1985 ?? Category: Amateur-Receiver (amateur bands, may include broadcast bands)
Semiconductors (the count is only for transistors) Semiconductors present. TBA800 S042 ICM7207 ICM7217 SN74LS74 SN74LS93 SN74LS02
Main principle Superheterodyne (common)
Wave bands Short Wave (SW only)
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: 5-Band Kurzwellenempfänger USB/LSB/CW - EIGENBAU selbst geb. - nicht
Material Metal case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 306 x 165 x 220 mm / 12 x 6.5 x 8.7 inch
Notes
  • Kurzwellen-Amateurempfänger
  • Modulationsarten:
    • LSB/USB/CW
  • Umschaltbare Bandbreite
  • Eigenbaugerät (Hersteller unbekannt)
  • Ausführung in Modulbauweise
  • Bandbereiche (gemessen)
    • 80m 3381-3985 kHz
    • 40m 6867-7390 kHz
    • 20m 13871-14550 kHz
    • 15m 20985-21496 kHz
    • 10m 27751-29047 kHz
  • Ansteuerung für dazugehörigen Kurzwellen-Röhrensender (auch Eigenbau unbekannt) über Anschlüsse auf der Rückseite

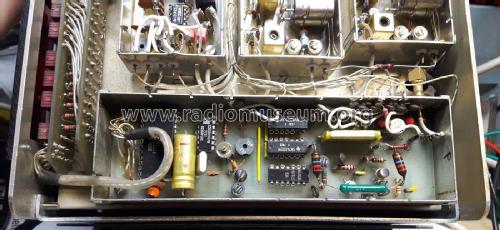

  • eingebauter Frequenzzähler, aufgebaut u.a. mit:
    • ICM7207 - CMOS Zeitbasis-Generator
    • ICM7217 - 4-Digit Led Display, Programmable Up/down Counter
    • SN74LS74 - dual D-type positive edge triggered flip-flop with preset and clear
    • SN74LS93A - 4bit Binärzähler
    • SN74LS02 - Quad 2 pos. input NOR gates
    • die letzten vier Ziffern der Anzeige werden vom Zähler angesteuert, die ersten beiden werden durch die jeweils gedrückte Band-Taste fest gesetzt
  • S-Meter
  • Feinabstimmung durch Drucktaster mit analoger Mittenanzeige
  • Frequenzabstimmung durch Getriebeübersetzten Drehko
  • NF-Endstufe mit TBA800, Lautsprecher wird über Frontbuchse angeschlossen

Gerät wurde zusammen mit Kurzwellensender (im gleichen Grundgehäuse) auf einer Börse (Münchweiler/Alsenz) erstanden und soll laut Verkäufer von einem ehemaligen Telefunken-Ingenieur gebaut worden sein

Model page created by Daniel Burkei. See "Data change" for further contributors.
