Toccata 940 hifi-20

Toccata 940 hifi-20; EIGENBAU selbst geb. (ID = 1949301) Radio

Toccata 940 hifi-20; EIGENBAU selbst geb. (ID = 1949302) Radio

Toccata 940 hifi-20; EIGENBAU selbst geb. (ID = 1949303) Radio

Toccata 940 hifi-20; EIGENBAU selbst geb. (ID = 1949304) Radio

Toccata 940 hifi-20; EIGENBAU selbst geb. (ID = 1949305) Radio

Toccata 940 hifi-20; EIGENBAU selbst geb. (ID = 1949306) Radio

Toccata 940 hifi-20; EIGENBAU selbst geb. (ID = 1949307) Radio
Toccata 940 hifi-20; EIGENBAU selbst geb. (ID = 1949634) Radio Toccata 940 hifi-20; EIGENBAU selbst geb. (ID = 1949636) Radio
Toccata 940 hifi-20; EIGENBAU selbst geb. (ID = 1949639) Radio Toccata 940 hifi-20; EIGENBAU selbst geb. (ID = 1949641) Radio
Toccata 940 hifi-20; EIGENBAU selbst geb. (ID = 1949644) Radio Toccata 940 hifi-20; EIGENBAU selbst geb. (ID = 1949646) Radio
Toccata 940 hifi-20; EIGENBAU selbst geb. (ID = 1949648) Radio
Use red slider bar for more.
Toccata 940 hifi-20; EIGENBAU selbst geb. (ID = 1949634) Radio
EIGENBAU selbst geb.: Toccata 940 hifi-20 [Radio] ID = 1949634 700x525
Select picture or schematic to display from thumbnails on the right and click for download.
For model Toccata 940 hifi-20, EIGENBAU (selbst geb. - nicht Nachbau) - siehe auch Nachbau oder Selbstbau - evtl. Unbekannt

Country:  Germany
Manufacturer / Brand:  EIGENBAU (selbst geb. - nicht Nachbau) - siehe auch Nachbau oder Selbstbau - evtl. Unbekannt
Year: 1979 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 65:
Main principle Superheterodyne (common); ZF/IF 455/10700 kHz
Tuned circuits 9 AM circuit(s)     16 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - This model requires external speaker(s).
Power out 50 W (undistorted)
from Radiomuseum.org Model: Toccata 940 hifi-20 - EIGENBAU selbst geb. - nicht
Material Wooden case
Shape Book-shelf unit.
Dimensions (WHD) 600 x 140 x 300 mm / 23.6 x 5.5 x 11.8 inch
Notes

Das Modell Toccata 940 hifi mit 2 zugehörigen Lautsprechern wurde 1977 für 2440,- Ostmark erworben und nach der Garantiezeit vom Eigentümer modifiziert. Es entstand das Modell Toccata 940 hifi-20:

Der Eigentümer (Hard- und Softwareentwickler von 1970-1989 im Rundfunk- und Fernsehtechnischen Zentralamt der Deutschen Post in Berlin Adlershof - Entwicklung für die Rundfunk- und Fernsehstudiotechnik) erweiterte das Gerät - 15 zusätzliche UKW-Speicher über eine zusätzliche Sensortaste einschaltbar - Die Anzeige erfolgt digital über 4 zusätzliche rote LEDs. Der Abgleich für die 15 zusätzlichen UKW Stationen erfolgt bei geöffneten Gerät mit 15 Trimmpotentiometer.

Zum HiFi-Steuergerät gehören 2 Kompakt-Boxen B9325, eine linke und eine rechte Box ,die für die 25VA Sinusleistung des Steuerteils ausgelegt sind (360x360x245mm).

 6+4 IS + 52 Dioden. MPX-Filter, Rumpel-/Rauschfilter, automatische Rauschunterdrückung, Muting, 4 Schieberegler für Lautstärke, Höhen. Tiefen und Basis der Sterio Lautsprecher.

Hinweis: 20 UKW-Speicher mit Berührungs-Elektronik, davon 5 ohne Gehäuseöffnung einstellbar. Die 6. Sensortaste dient zur Umschaltung auf manuelle Drehknopfbedienung bei UKW und gleichzeitig ist die zusätzliche siebente Sensortaste aktiv. 15 Sender (digitale Anzeige mit 4 LED) werden schrittweise über die zusätzliche siebente Sensortaste angewählt (Frequenzeinstellung der 15 weiteren UKW Stationen nur bei geöffnetem Gerät möglich).

Net weight (2.2 lb = 1 kg) 11.5 kg / 25 lb 5.3 oz (25.33 lb)
Mentioned in Radio und Fernsehen (DDR) (Heft 3 / 1977)

Model page created by Siegfried Köppen. See "Data change" for further contributors.



All listed radios etc. from EIGENBAU (selbst geb. - nicht Nachbau) - siehe auch Nachbau oder Selbstbau - evtl. Unbekannt
Here you find 43 models, 34 with images and 14 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
EIGENBAU selbst geb.: Toccata 940 hifi-20
Threads: 1 | Posts: 1
Hits: 960     Replies: 0
eigenbau: 940 hifi-20; Toccata
Siegfried Köppen
31.Jan.16
  1

Für das ModellToccata 940 hifi-20 gibt es auf meiner Webseite weitere Detailinformationen: Details auf der Website des Eigentümers

Toccata Bedienungsanleitung

Toccata Beschreibung in radio fernsehen elektronik Heft 3/1977

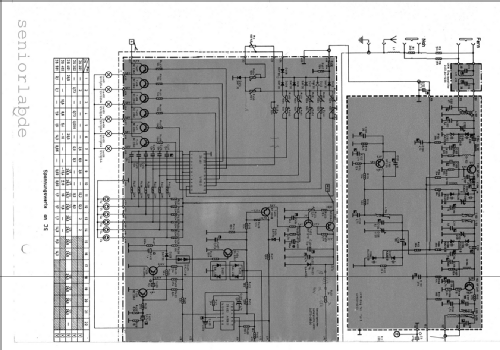

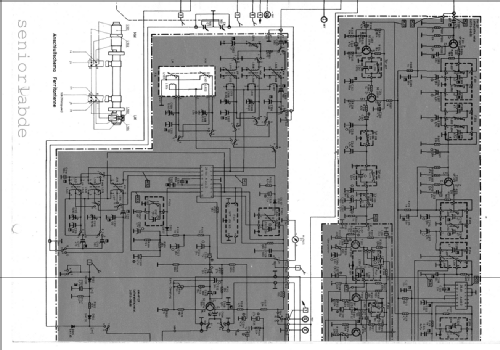

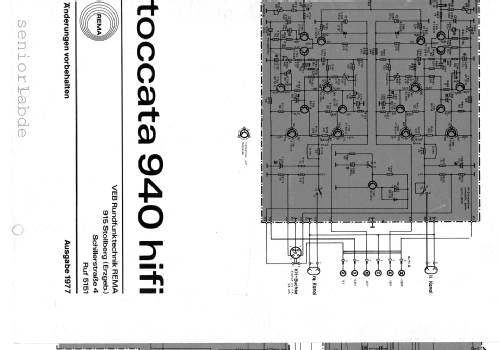

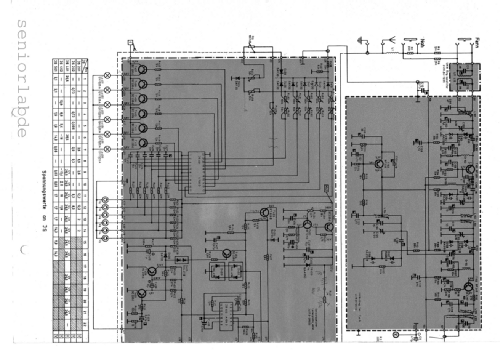

Toccata Schaltung und Zusatzschaltung


EIGENBAU selbst geb.: Toccata 940 hifi-20
