• Paese
• Germania

• Produttore / Marca
• Elac Electroacustic GmbH; Kiel

• Anno
• 1972–1975

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 28740

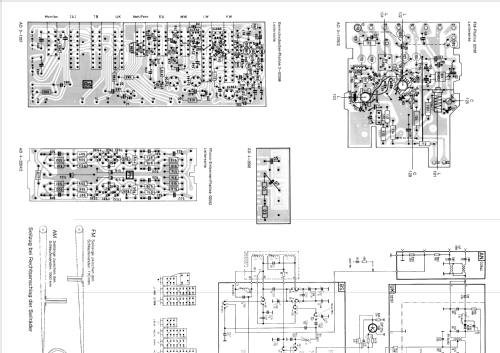

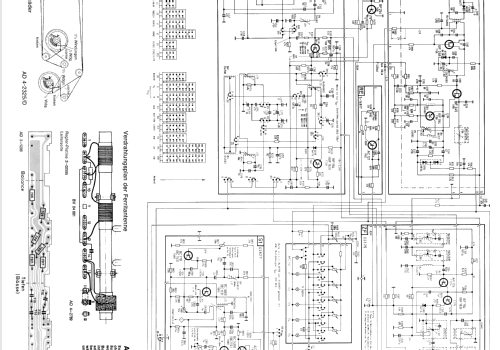

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 59

• Semiconduttori
• BC107 BC178 BC179 BC148 BC149 BC231 BF194 BF195 BF254 BF245 BF246 BF335 AF124 AF125 AC121 AC152 AC191 BD239 BD240 2N3055

• Principio generale
• Supereterodina (in generale); ZF/IF 460/10700 kHz

• N. di circuiti accordati
• 8 Circuiti Mod. Amp. (AM)     23 Circuiti Mod. Freq. (FM)

• Gamme d'onda
• Onde medie (OM), lunghe (OL), corte (OC) e MF (FM).

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 110; 220 Volt

• Altoparlante
• - Questo apparecchio richiede altoparlante/i esterno/i.

• Potenza d'uscita
• 100 W (indistorta)

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: SYNTECTOR Quadrosound 4101T Körting-Ch= 33688 - Elac Electroacustic GmbH; Kiel

• Forma
• Apparecchio per ripiani a scaffale (come i componibili HiFi).

• Dimensioni (LxAxP)
• 650 x 147 x 300 mm / 25.6 x 5.8 x 11.8 inch

• Annotazioni

• Vollstereo, FM-Synchro-Detektor (Syntektor bzw. Syntector), NF-Verstärker mit umschaltbarer Ausgangsleistung 2x 20 W / 2x 50 W (Sinus).

  Hersteller war Körting, das baugleiche Gerät in anderem Design wurde von Siemens als Klangmeister RS172 Electronic vertrieben.
  5 FM Stationstasten, Flachbahnregler für Balance, Tiefen, Formant, Höhen und Quadrosound.
  Beleuchtete Abstimmanzeige.

  Halbleitertypen nur einmal aufgeführt

• Peso netto
• 12.5 kg / 27 lb 8.5 oz (27.533 lb)

• Prezzo nel primo anno
• 1,368.00 DM

• Fonte esterna dei dati
• Erb

• Fonte dei dati
• Handbuch VDRG 1972/1973 / Radiokatalog Band 2, Ernst Erb
