• País
• Canada

• Fabricante / Marca
• Electrohome (Dominion Industries, ex Phonola); Kitchener (Ontario)

• Año
• 1970 ??

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 371632

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de transistores
• 23

• Semiconductores

• Principio principal
• Superheterodino en general

• Gama de ondas
• OM y FM

• Especialidades
• Tocadiscos con cambiador autom.

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 120 Volt

• Altavoz
• 2 Altavoces

• Material
• Materiales diversos

• de Radiomuseum.org
• Modelo: 712 serial D code 400-111 Tuner chassis H11 - Electrohome Dominion

• Forma
• Formas varias descritas en notas aparte.

• Anotaciones

• Electrohome changer serial D

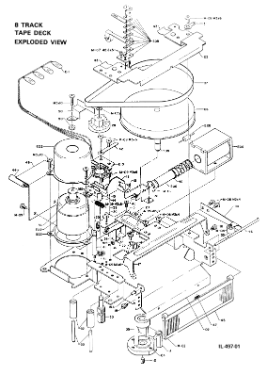

  Has a 4 speed record changer with AM/FM/FMS tuner (H11) and an 8 track tape deck on floor stand.

  It has 11 transistors in the H-11 tuner:T1S-88 SE500G SE500G SE500G SE500G S1891B SE500G S1891A BC169C T1S-88 T1S-88

  It has 8 transistors in the SS40 amplifier: S24612 T1S90 AD161 AD162 S24612 T1S90 AD161 AD162

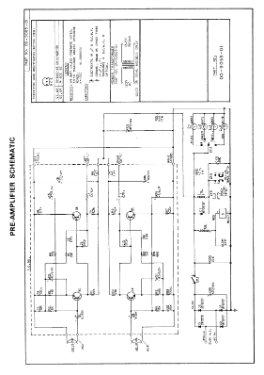

   It also has 4 transistors in the pre-amplifier: BC169C T1A6 BC169C T1A6

• Documentación / Esquemas (1)

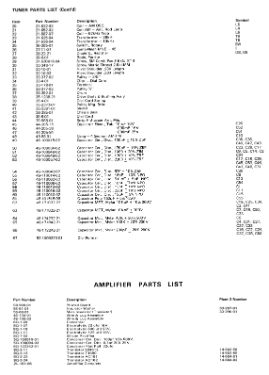

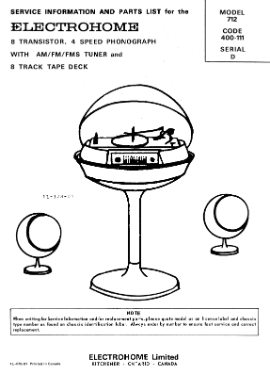

• - - Manufacturers Literature (1L-476-01)

• Autor
• Modelo creado por Rene Chenier. Ver en "Modificar Ficha" los participantes posteriores.
