Experimentiertrafo KT65/4

Experimentiertrafo KT65/4; Elektromotorenwerk G (ID = 2333924) Power-S Experimentiertrafo KT65/4; Elektromotorenwerk G (ID = 2333925) Power-S
Experimentiertrafo KT65/4; Elektromotorenwerk G (ID = 2333926) Power-S Experimentiertrafo KT65/4; Elektromotorenwerk G (ID = 2333927) Power-S
Experimentiertrafo KT65/4; Elektromotorenwerk G (ID = 2333968) Power-S
Use red slider bar for more.

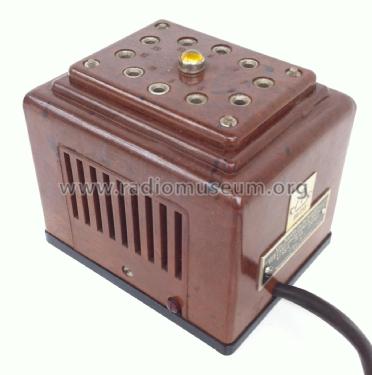

Experimentiertrafo KT65/4; Elektromotorenwerk G (ID = 2333924) Power-S
Elektromotorenwerk G: Experimentiertrafo KT65/4 [Power-S] ID = 2333924 1400x1408
Select picture or schematic to display from thumbnails on the right and click for download.
For model Experimentiertrafo KT65/4, Elektromotorenwerk Göllingen, VEB; Göllingen /Kyffhäuser

Country:  Germany
Manufacturer / Brand:  Elektromotorenwerk Göllingen, VEB; Göllingen /Kyffhäuser
Year: 1954 ? Category: Power supply/conditioner or battery or charger
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Experimentiertrafo KT65/4 - Elektromotorenwerk Göllingen,
Material Bakelite case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 86 x 90 x 108 mm / 3.4 x 3.5 x 4.3 inch
Notes

Der KT65/4 ist ein universell einsetzbarer Kleintrafo mit einer maximal entnehmbaren Leistung von 25 VA.
Die Besonderheit dieses Trafos liegt darin, dass er einen 24 V Sekundärwickel mit 8 Abgriffen besitzt. Die Abgriffe liegen bei Spannungen von: 1, 2, 3, 4, 5, 10, 15, und 20 V. Durch Verwendung verschiedener Sektionen des Sekundärwickels können somit Spannungen zwischen 1 V und 24 V in 1 V Stufen  angewählt werden.
Bei sekundärem Kurzschluss wird der Transformator automatisch vom Netz getrennt und die Netzkontrolllampe erlischt. Durch Drücken des seitlichen roten Knopfes wird der Transformator wieder in den normalen Betriebszustand zurückversetzt.

Der Trafo wurde einzeln verkauft, aber auch als Spannungsquelle im Elektrik-Experimentierbaukasten "Experte" verwendet.

Später (wann ?) wurde die Fertigung an den "VEB inducal Göllingen" übergeben.

Net weight (2.2 lb = 1 kg) 1.250 kg / 2 lb 12.1 oz (2.753 lb)

Model page created by Harald Giese. See "Data change" for further contributors.
