Lehrmittelaufbausatz für HF

Lehrmittelaufbausatz für HF ; Elektro-Mechanik (ID = 1249334) Kit

Lehrmittelaufbausatz für HF ; Elektro-Mechanik (ID = 1249335) Kit

Lehrmittelaufbausatz für HF ; Elektro-Mechanik (ID = 1249344) Kit
Lehrmittelaufbausatz für HF ; Elektro-Mechanik (ID = 1249249) Kit
Use red slider bar for more.
Lehrmittelaufbausatz für HF ; Elektro-Mechanik (ID = 1249249) Kit
Elektro-Mechanik: Lehrmittelaufbausatz für HF [Kit] ID = 1249249 933x1337
Select picture or schematic to display from thumbnails on the right and click for download.
For model Lehrmittelaufbausatz für HF, Elektro-Mechanik Berlin-Pankow, EMB; (Ostd.):
Titelbild Bedienung.

Country:  Germany
Manufacturer / Brand:  Elektro-Mechanik Berlin-Pankow, EMB; (Ostd.)
Year: 1961 ? Category: Kit (Parts plus instruction) or building instructions only
Valves / Tubes 2: EL83 EL83
Wave bands Broadcast, Long Wave and FM or UHF.
Details
Power type and voltage Powered by external power supply or a main unit. / 6,3/0-400 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: Lehrmittelaufbausatz für HF - Elektro-Mechanik Berlin-Pankow
Material Various materials
Shape Miscellaneous shapes - described under notes.
Dimensions (WHD) 780 x 385 x 240 mm / 30.7 x 15.2 x 9.4 inch

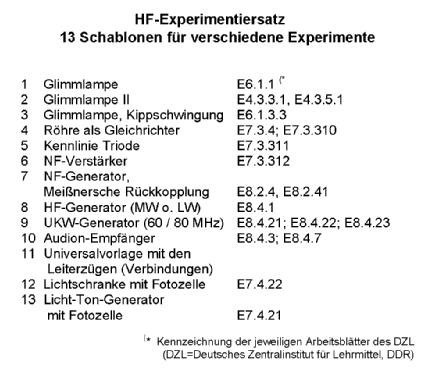

Notes Für den Physikunterricht. Demonstration von Detektor, Audion, NF-Verstärker, Meißner-Generator, VHF-Generator u.v.a.m.
2 Steckplatten mit div. Bauelementen, Netzgerät extern 6,3 V~/0...400 V-, z.B. SV59/52, sowie Lautsprecher, z.B. L59/49.
Die Herstellung wurde (wann?) von der Firma DEPA Erwin Pahl übernommen, die das Modell vorher als HF-Experimentiersatz lieferte.
Noch 1970 von EMB hergestellt.
Net weight (2.2 lb = 1 kg) 21 kg / 46 lb 4.1 oz (46.256 lb)
Source of data -- Original-techn. papers.

Model page created by Wolfgang Eckardt. See "Data change" for further contributors.
