Schuloszillograf (2-teilig) Typ 112; SO59/56

ID = 284594

Schuloszillograf Typ 112; SO59/56; Elektro-Mechanik (ID = 2034284) Equipment

{gbW: "1400", gbH: "930", mW: "500", mH: "332.0", kb: "182 KB", notes: "For model Schuloszillograf (2-teilig) Typ 112; SO59/56, Elektro-Mechanik Berlin-Pankow, EMB; (Ostd.):[br]Steuergerät Typ 112 und Sichtteil mit B10S1", title: "Elektro-Mechanik Schuloszillograf Typ 112; SO59/56 from Wolfgang Eckardt (1)", ite: "1"} {gbW: "1400", gbH: "961", mW: "500", mH: "343.0", kb: "176 KB", notes: "For model Schuloszillograf (2-teilig) Typ 112; SO59/56, Elektro-Mechanik Berlin-Pankow, EMB; (Ostd.):[br]Steuergerät Typ 112 und Sichtteil mit B10S1 geöffnet.", title: "Elektro-Mechanik Schuloszillograf Typ 112; SO59/56 from Wolfgang Eckardt (1)", ite: "1"} {gbW: "1400", gbH: "554", mW: "500", mH: "197.0", kb: "120 KB", notes: "For model Schuloszillograf (2-teilig) Typ 112; SO59/56, Elektro-Mechanik Berlin-Pankow, EMB; (Ostd.):[br]Bild aus Physik-Lehrmittelsammlung E 8.1.3. Volk und Wissen Verlag. Korrigiertes und beschriftetes Bild aus Prospekt. SO59/56 mit Stromversorgungsgerät.", title: "Elektro-Mechanik Schuloszillograf Typ 112; SO59/56 uploaded by Wolfgang Eckardt (2)", ite: "2"} {gbW: "1400", gbH: "1359", mW: "386.0", mH: "375", kb: "195 KB", notes: "For model Schuloszillograf (2-teilig) Typ 112; SO59/56, Elektro-Mechanik Berlin-Pankow, EMB; (Ostd.):[br]Chassis oben", title: "Elektro-Mechanik Schuloszillograf Typ 112; SO59/56 from Wolfgang Eckardt (1)", ite: "1"} {gbW: "1400", gbH: "1144", mW: "458.0", mH: "375", kb: "194 KB", notes: "For model Schuloszillograf (2-teilig) Typ 112; SO59/56, Elektro-Mechanik Berlin-Pankow, EMB; (Ostd.):[br]Chassis unten", title: "Elektro-Mechanik Schuloszillograf Typ 112; SO59/56 from Wolfgang Eckardt (1)", ite: "1"} {gbW: "1400", gbH: "1362", mW: "385.0", mH: "375", kb: "195 KB", notes: "For model Schuloszillograf (2-teilig) Typ 112; SO59/56, Elektro-Mechanik Berlin-Pankow, EMB; (Ostd.):[br]Frontplatte", title: "Elektro-Mechanik Schuloszillograf Typ 112; SO59/56 from Wolfgang Eckardt (1)", ite: "1"} {gbW: "1400", gbH: "1567", mW: "335.0", mH: "375", kb: "189 KB", notes: "For model Schuloszillograf (2-teilig) Typ 112; SO59/56, Elektro-Mechanik Berlin-Pankow, EMB; (Ostd.):[br]Frontansicht total", title: "Elektro-Mechanik Schuloszillograf Typ 112; SO59/56 from Wolfgang Eckardt (1)", ite: "1"} {gbW: "1400", gbH: "1481", mW: "354.0", mH: "375", kb: "195 KB", notes: "For model Schuloszillograf (2-teilig) Typ 112; SO59/56, Elektro-Mechanik Berlin-Pankow, EMB; (Ostd.)", title: "Elektro-Mechanik Schuloszillograf Typ 112; SO59/56 from Wolfgang Eckardt (1)", ite: "1"} {gbW: "1400", gbH: "959", mW: "500", mH: "342.0", kb: "138 KB", notes: "For model Schuloszillograf (2-teilig) Typ 112; SO59/56, Elektro-Mechanik Berlin-Pankow, EMB; (Ostd.):[br]Mit freundlicher Genehmigung von EBAY-Verkäufer triumph-janosch.", title: "Elektro-Mechanik Schuloszillograf Typ 112; SO59/56 uploaded by Michael Mischke (2)", ite: "2"} {gbW: "1400", gbH: "1419", mW: "369.0", mH: "375", kb: "280 KB", notes: "For model Schuloszillograf (2-teilig) Typ 112; SO59/56, Elektro-Mechanik Berlin-Pankow, EMB; (Ostd.):[br]Mit freundlicher Genehmigung von EBAY-Verkäufer triumph-janosch.", title: "Elektro-Mechanik Schuloszillograf Typ 112; SO59/56 uploaded by Michael Mischke (2)", ite: "2"}

Schuloszillograf Typ 112; SO59/56; Elektro-Mechanik (ID = 2064060) Equipment

Schuloszillograf Typ 112; SO59/56; Elektro-Mechanik (ID = 2064061) Equipment

Schuloszillograf Typ 112; SO59/56; Elektro-Mechanik (ID = 2034979) Equipment

Schuloszillograf Typ 112; SO59/56; Elektro-Mechanik (ID = 2034980) Equipment

Schuloszillograf Typ 112; SO59/56; Elektro-Mechanik (ID = 2034977) Equipment

Schuloszillograf Typ 112; SO59/56; Elektro-Mechanik (ID = 2034976) Equipment

Schuloszillograf Typ 112; SO59/56; Elektro-Mechanik (ID = 2034978) Equipment

Schuloszillograf Typ 112; SO59/56; Elektro-Mechanik (ID = 2032105) Equipment

Schuloszillograf Typ 112; SO59/56; Elektro-Mechanik (ID = 2032103) Equipment

Next pictures

Use red slider bar for more.

Elektro-Mechanik: Schuloszillograf Typ 112; SO59/56 [Equipment] ID = 2064060 1400x930

Select picture or schematic to display from thumbnails on the right and click for download.

For model Schuloszillograf (2-teilig) Typ 112; SO59/56, Elektro-Mechanik Berlin-Pankow, EMB; (Ostd.):
Steuergerät Typ 112 und Sichtteil mit B10S1

Country:

Germany

Manufacturer / Brand:

Elektro-Mechanik Berlin-Pankow, EMB; (Ostd.)

Year: 1957–1962 ?

Category: Service- or Lab Equipment

Valves / Tubes

2: EL83 B10S1

Semiconductors (the count is only for transistors)

E500/187.5

Wave bands	- without
Details
Power type and voltage	Powered by external power supply or a main unit. / 500 & 6,3 Volt
Loudspeaker	- - No sound reproduction output.
Power out
from Radiomuseum.org	Model: Schuloszillograf Typ 112; SO59/56 - Elektro-Mechanik Berlin-Pankow
Material	Metal case
Shape	Tablemodel, with any shape - general.

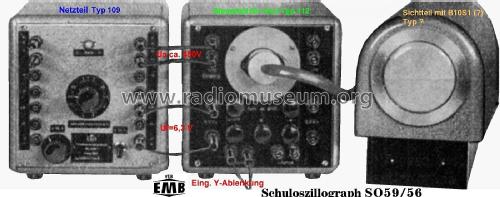

Notes	Der Schuloszillograf SO59 besteht aus Steuergerät Typ 112 (Bereitstellung der regelbaren Kipp-, Synchron- und Versorgungsspannungen) für das mittels Spezialsteckverbindung anschließbare Sichtgerät mit 10-cm-Oszillografenröhre (Wahrscheinlich B10S1). Die Stromversorgung erfolgt mit dem Stromversorgungsgerät Typ 109 (ca. 450 Anodenspannung, 6,3 V Heizspannung). Die hohe Aodenspannung für die Sichtröhre wird durch Spannungsvervielfachung mittels Selenstäben E500/187.5 erzeugt. Diese Teile gehörten zum Schul-Demonstrationssatz an den Schulen der DDR um 1957. Der Schuloszillograph SO59 wurde ursprünglich (um 1955) mit der Röhre B7S1 entwickelt, die mit in dem Steuergerät (jetzt Typ 112) enthalten war, so dass das Gerät nur aus einem Teil + Stromversorgungsgerät bestand.
Mentioned in	- - Manufacturers Literature

Model page created by Michael Mischke. See "Data change" for further contributors.

All listed radios etc. from Elektro-Mechanik Berlin-Pankow, EMB; (Ostd.)
Here you find 16 models, 15 with images and 13 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.

Collection of Wolfgang Eckardt (D)
