• Paese
• Germania

• Produttore / Marca
• Elrad; Hannover

• Anno
• 1987

• Categoria
• Trasmettitore commerciale (TX non ricetrasmettitore)

• Radiomuseum.org ID
• 279060

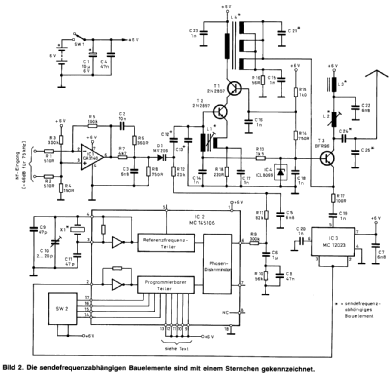

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 3

• Semiconduttori
• BFR96 CA3130 MC145106 ICL8069

• Principio generale
• Trasmettitore

• Gamme d'onda
• Solo modulazione di frequenza (FM)

• Tensioni di funzionamento
• Batterie a secco / 4 x 1,5 Volt

• Altoparlante
• - - Nessuna uscita audio.

• Materiali
• Printed Circuit Board

• Radiomuseum.org
• Modello: FM - Mikrofon - Elrad; Hannover

• Forma
• Chassis o in scatola da montaggio

• Annotazioni

• ELRAD,  drahtloses  FM - Mikrofon ( PLL - Mike ), mit 10 wählbaren Kanälen, Sendebereich zwischen 30 und 45 Mhz möglich. Leistung der Sendeendstufe ca. 35 mW, Frequenzstabilität besser als 0,002 %. Es wird für das Kanalraster ein CMOS-IC vom Typ MC 145106, ein PLL(Phase-Locked-loop)-Synthesizer  verwendet. Der NF-Verstärker hat einen Geräuschspannungsabstand von 70 dB, weitere Daten siehe ausführliche Beschreibung, alle Halbleiter können mehrfach vorhanden sein.

• Bibliografia
• ELRAD 1987, Heft 11

• Letteratura / Schemi (1)
• -- Original-techn. papers.

• Autore
• Modello inviato da Reinhard Keins. Utilizzare "Proponi modifica" per inviare ulteriori dati.
