• Land
• USA

• Hersteller / Marke
• Emerson Radio & Phonograph Corp.; New York, NY

• Jahr
• 1949 ??

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 38520

• • anderer Name: Emerson Television

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 6

• Röhren
• 12SG7 6SS7 6SS7 12SQ7 50L6GT 35Z5GT

• Hauptprinzip
• Superhet allgemein; ZF/IF 455 kHz; 2 NF-Stufe(n)

• Anzahl Kreise
• 6 Kreis(e) AM

• Wellenbereiche
• Mittelwelle und Kurzwelle.

• Betriebsart / Volt
• Allstromgerät / 105-125 Volt

• Lautsprecher
• Dynamischer LS, keine Erregerspule (permanentdynamisch)

• von Radiomuseum.org

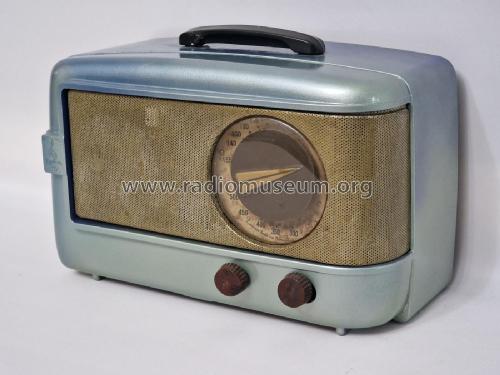

• Modell: 513 Ch= 120007 - Emerson Radio & Phonograph

• Bemerkung

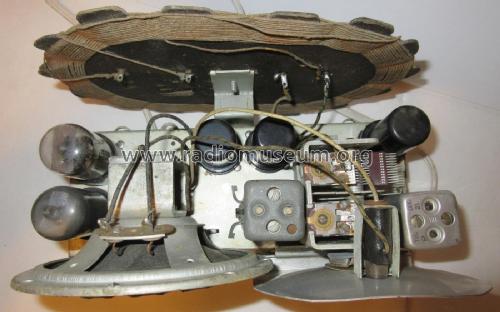

• BC (540-1620kHz) and SW (8.8-12.2MHz) bands. Built-in loop antenna for BC band.

• Datenherkunft extern
• Ernst Erb

• Schaltungsnachweis
• Rider's Perpetual, Volume 17 = 1948 and before
