• Pays
• Etats-Unis

• Fabricant / Marque
• Emerson Radio & Phonograph Corp.; New York, NY

• Année
• 1948 ?

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 197246

• • alternative name: Emerson Television

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 4

• Lampes / Tubes
• 1R5 1U4 1S5 3S4

• Principe général
• Super hétérodyne (en général); FI/IF 455 kHz

• Tension / type courant
• Secteur et Piles (tous types). / Either AC: 105-125V or Batteries: 6 & 67.5 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 7.6 cm = 3 inch

• Puissance de sortie
• 0.35 W (qualité inconnue)

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org
• Modèle: 569A Ch= 120062A - Emerson Radio & Phonograph

• Forme
• Portative > 20 cm (sans nécessité secteur)

• Remarques

• The Emerson 569A is an AC/Battery operated 4 tube portable BC band receiver.  The BC band frequency tuning range is 540 to 1600kHz.

  Alimentabile indifferentemente in CA e CC poichè l'alimentatore esterno è privo di trasformatore.

• Schémathèque (4)

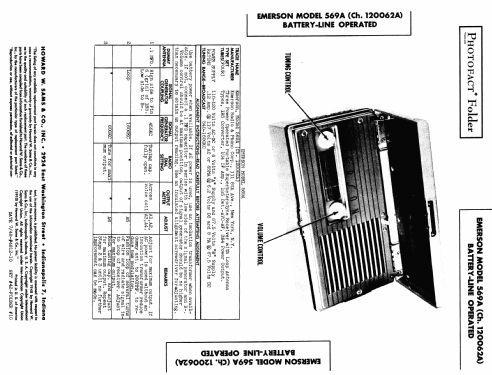

• Photofact Folder, Howard W. SAMS (Set 42, Date 7/48, Folder 4812-10)

• Auteur
• Modèle crée par Ernst Erb. Voir les propositions de modification pour les contributeurs supplémentaires.
