• Land
• USA

• Hersteller / Marke
• Emerson Radio & Phonograph Corp.; New York, NY

• Jahr
• 1948/1949

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 38619

• • anderer Name: Emerson Television

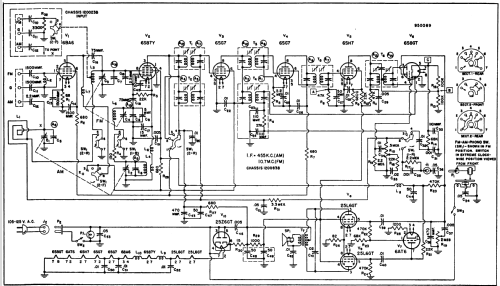

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 9

• Röhren
• 6SB7Y 6SG7 6SG7 6SH7 6S8GT 6AT6 25L6GT 25L6GT 25Z6GT

• Hauptprinzip
• Super mit HF-Vorstufe; ZF/IF 455/10700 kHz; 2 NF-Stufe(n)

• Anzahl Kreise
• 6 Kreis(e) AM     10 Kreis(e) FM

• Wellenbereiche
• Mittelwelle und UKW (FM).

• Spezialitäten
• Plattenwechsler

• Betriebsart / Volt
• Wechselstromspeisung / 105-125 Volt

• Lautsprecher
• Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 12 inch = 30.5 cm

• Material
• Gerät mit Holzgehäuse

• von Radiomuseum.org
• Modell: 586 Ch= 120023B - Emerson Radio & Phonograph

• Form
• Standgerät auf niedrigen Beinen (Beine < 50 % der Gesamthöhe).

• Bemerkung

• BC (540-1620kHz) and FM (88-108MHz) bands. Built-in loop antenna for BC band. Push Pull Output. This model is similar to model 586 with chassis 120083B except the chassis 120083B has RF amplifier for FM section of receiver.

• Datenherkunft extern
• Ernst Erb

• Datenherkunft
• Collector's Guide to Antique Radios (6th edition)

• Schaltungsnachweis
• Rider's Perpetual, Volume 19 = 1949 and before

• Literaturnachweis
• The Radio Collector's Directory and Price Guide 1921 - 1965

• Literatur/Schema (1)
• Beitman Radio Diagrams, Vol. 10, 1950

• Literatur/Schema (2)
• Emerson Radio and Television Service Manual (Page 184)

• Literatur/Schema (3)
• Emerson Folder Form. 49-102, 8-48 for 1949.

• Weitere Modelle

• Hier finden Sie 2084 Modelle, davon 1148 mit Bildern und 1642 mit Schaltbildern.
  Alle gelisteten Radios usw. von Emerson Radio & Phonograph Corp.; New York, NY
