634B Ch= 120097B
Emerson Radio & Phonograph Corp.; New York, NY
- Produttore / Marca
- Emerson Radio & Phonograph Corp.; New York, NY
- Anno
- 1950 ?
- Categoria
- Radio (o sintonizzatore del dopoguerra WW2)
- Radiomuseum.org ID
- 38646
-
- alternative name: Emerson Television
Beitman

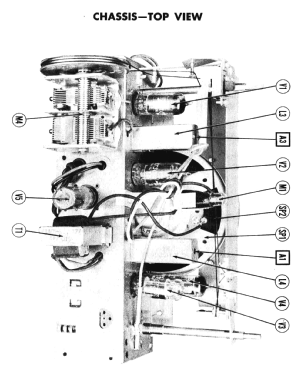

Picture from service manual.

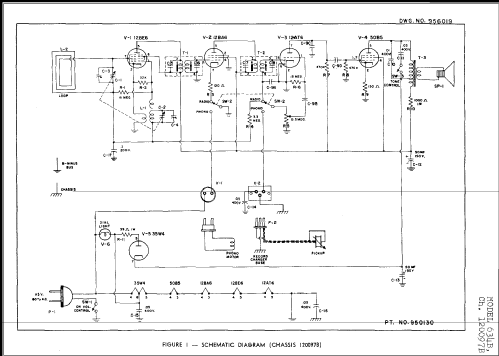

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 5
- Principio generale
- Supereterodina (in generale); ZF/IF 455 kHz; 2 Stadi BF
- N. di circuiti accordati
- 6 Circuiti Mod. Amp. (AM)
- Gamme d'onda
- Solo onde medie (OM).
- Particolarità
- Cambiadischi
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 60 Hz, 117V = 110 -120 Volt
- Altoparlante
- AP magnetodinamico (magnete permanente e bobina mobile) / Ø 5 inch = 12.7 cm
- Materiali
- Mobile in legno
- Radiomuseum.org
- Modello: 634B Ch= 120097B - Emerson Radio & Phonograph
- Forma
- Soprammobile a cassapanca o cassetta, solitamente con coperchio (NON a leggio)
- Annotazioni
-
Emerson model 634B is an AC operated combination phono-radio, superheterodyne receiver with loop antenna.
- Fonte esterna dei dati
- Ernst Erb
- Fonte dei dati
- Collector's Guide to Antique Radios (6th edition)
- Riferimenti schemi
- Rider's Perpetual, Volume 21, Copyright 1950
- Letteratura / Schemi (1)
- Beitman Radio Diagrams, Vol. 11, 1951
- Letteratura / Schemi (2)
- Photofact Folder, Howard W. SAMS (Set 111 Folder 4 dated 11-50)
