• Land
• USA

• Hersteller / Marke
• Emerson Radio & Phonograph Corp.; New York, NY

• Jahr
• 1954

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 38690

• • anderer Name: Emerson Television

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 5

• Röhren

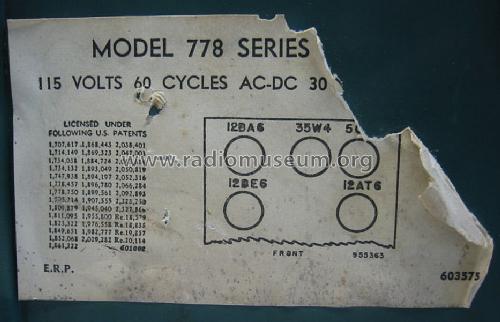

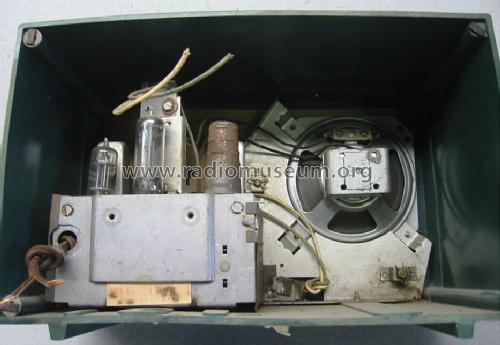

• 12BE6 12BA6 12AT6 50C5 35W4

• Hauptprinzip
• Superhet allgemein; ZF/IF 455 kHz; 2 NF-Stufe(n)

• Anzahl Kreise
• 6 Kreis(e) AM

• Wellenbereiche
• Mittelwelle, keine anderen.

• Betriebsart / Volt
• Allstromgerät / 105-125 Volt

• Lautsprecher
• Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 4 inch = 10.2 cm

• Material
• Plastikgehäuse (nicht Bakelit), Thermoplast

• von Radiomuseum.org

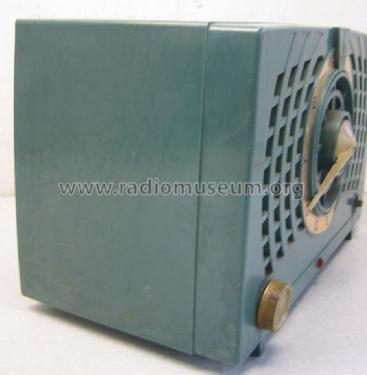

• Modell: 778B Ch= 120199-B - Emerson Radio & Phonograph

• Form
• Tischgerät ohne Drucktasten, bis 35 cm Breite (Kleingerät, meist dekorativ. Nur für Netzbetrieb, doch Transportgriff möglich).

• Bemerkung

• BC (540-1620kHz) band. Built-in loop antenna. Colors available: Ebony, Ivory, Cherry Red, Forrest Green.
  Photofact Folders, Sams; Date 8-54, Set 248, Folder 6.

• Datenherkunft extern
• Ernst Erb

• Datenherkunft
• Collector's Guide to Antique Radios 4. Edition

• Schaltungsnachweis
• Beitman Radio Diagrams Vol. 14, 1954

• Literaturnachweis
• The Radio Collector's Directory and Price Guide 1921 - 1965 (Collector's Guide to AR6, Slusser)

• Literatur/Schema (1)
• Rider's Perpetual, Volume 23 (last) = covering up to 1954 (Machine Age to J. Vol. 2, Stein 97)

• Literatur/Schema (3)
• Emerson Folder "New 1954".
