• País
• Estados Unidos

• Fabricante / Marca
• Emerson Radio & Phonograph Corp.; New York, NY

• Año
• 1937/1938

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 108710

• • alternative name: Emerson Television

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 6

• Válvulas
• 6A7 6D6 6Q7 41 41 80

• Principio principal
• Superheterodino en general; ZF/IF 456 kHz; 2 Etapas de AF

• Número de circuitos sintonía
• 6 Circuíto(s) AM

• Gama de ondas
• OM y OC

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 105-125 Volt

• Altavoz
• Altavoz electrodinámico (bobina de campo) / Ø 6.5 inch = 16.5 cm

• Potencia de salida
• 5 W (unknown quality)

• Material
• Madera

• de Radiomuseum.org

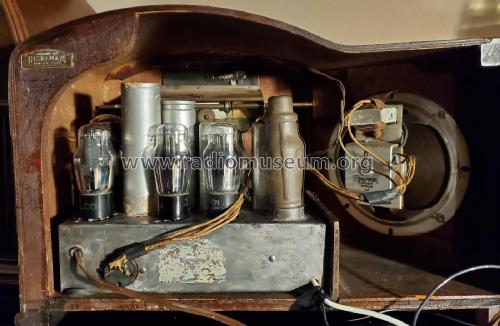

• Modelo: AT-172 Ch= AT [Push-pull audio] - Emerson Radio & Phonograph

• Forma
• Sobremesa apaisado (tamaño grande).

• Anotaciones

• Serial numbers above 1386551. BC(540-1730kHz) and SW(5.6-18.0MHz) bands. Either 6.5" or 10" speaker. Capability for automatic dial of ten preset BC stations. Cabinet was made with hand-rubbed Walnet and included the Emerson "Miracle Tone Chamber." See also the model without push-pull but two separate triodes for 2nd det. and 1st AF.

• Precio durante el primer año
• 54.95 $

• Referencia esquema
• Rider's Perpetual, Volume 9 = 1938 and before

• Mencionado en
• 1938 Emerson sales brochure

• Documentación / Esquemas (3)
• Emerson Folder Form. 38-3, 5-37 for 1938.

• Autor
• Modelo creado por Götz Linss † 27.06.21. Ver en "Modificar Ficha" los participantes posteriores.
