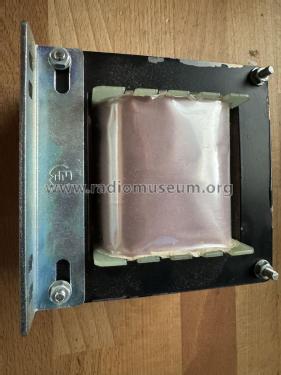

Gegentakt-Ausgangsübertrager GA 35
Engel GmbH (FEM, HSGM); Wiesbaden, Walluf
- Country
- Germany
- Manufacturer / Brand
- Engel GmbH (FEM, HSGM); Wiesbaden, Walluf
- Year
- 1960 ??
- Category
- Radio part (not a module)
- Radiomuseum.org ID
- 355680
- Wave bands
- - without
- Power type and voltage
- No Power needed
- Loudspeaker
- - This model requires external speaker(s).
- Power out
- 35 W (undistorted)
- Material
- Metal case
- from Radiomuseum.org
- Model: Gegentakt-Ausgangsübertrager GA 35 - Engel GmbH FEM, HSGM;
- Shape
- Chassis only or for «building in»
- Dimensions (WHD)
- 102 x 107 x 75 mm / 4 x 4.2 x 3 inch
- Notes
-
GegentaktAusgangsübertrager für 2x EL34 und/ oder 4x EL84 in Parallelschaltung. Ohne Schirmgitter-Anzapfung.
Impedanzen: Primär Raa = 3,4 kΩ, sekundär 4, 8, 16 Ω sowie 286 Ω (100 V).
- Author
- Model page created by Daniel Curta. See "Data change" for further contributors.
