• Country
• Germany

• Manufacturer / Brand
• Fernschule, Institut für Fernunterricht; Bremen, Großenkneten

• Year
• 1975 ??

• Category
• Teaching aids-material

• Radiomuseum.org ID
• 229043

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 2

• Semiconductors
• BC108 BC108 TAA300

• Main principle
• Crystal or Solid State Detector with Amplifer

• Tuned circuits
• 1 AM circuit(s)

• Wave bands
• Broadcast only (MW).

• Power type and voltage
• Dry Batteries / 1 x 9 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 5 cm = 2 inch

• Material
• Various materials

• from Radiomuseum.org
• Model: Multifunktionsgerät Detektor-Verstärker-Generator EL5 - Fernschule, Institut für

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 180 x 60 x 120 mm / 7.1 x 2.4 x 4.7 inch

• Notes

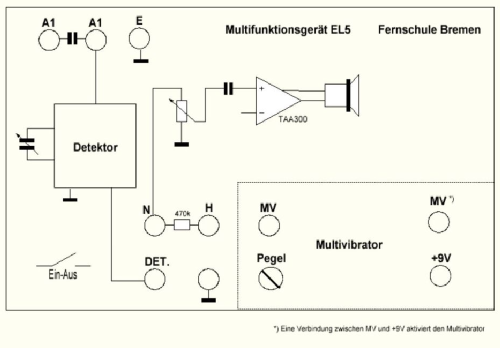

• Multifunktionsgerät bestehend aus 3 unabhängigen Modulen:

  • MW-Detektor-Empfänger mit Germanium-Diode
  • NF-Verstärker mit IC (TAA300) mit Lautstärkeregler
  • Prüfsignal-Generator (Multivibrator mit 2 SI-Transistoren): Nadelimpulsform, ca. 600Hz, Pegelsteller

  Gehäuseschale Bakelit, Front Aluminium.

• Author
• Model page created by Hans-Jürgen Neuhaus. See "Data change" for further contributors.
