BCN 20

BCN 20 ; Fernseh Fernseh AG, (ID = 2114085) R-Player BCN 20 ; Fernseh Fernseh AG, (ID = 2114084) R-Player
BCN 20 ; Fernseh Fernseh AG, (ID = 2114089) R-Player BCN 20 ; Fernseh Fernseh AG, (ID = 2114095) R-Player
Use red slider bar for more.
BCN 20 ; Fernseh Fernseh AG, (ID = 2114085) R-Player
Fernseh Fernseh AG,: BCN 20 [R-Player] ID = 2114085 1024x1536
Select picture or schematic to display from thumbnails on the right and click for download.
For model BCN 20, Fernseh (Fernseh AG, GmbH, FESE, Bosch Fernsehanlagen); Berlin - Darmstadt:

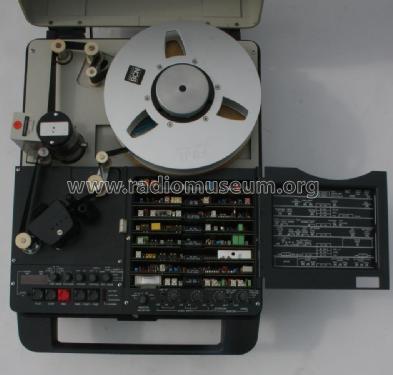

Aufgeklapptes Gerät.

Country:  Germany
Manufacturer / Brand:  Fernseh (Fernseh AG, GmbH, FESE, Bosch Fernsehanlagen); Berlin - Darmstadt
Year: 1974 ? Category: Sound/Video Recorder and/or Player
Semiconductors (the count is only for transistors) Semiconductors present.
Wave bands - without
Details Video-Taperecorder/-Player
Power type and voltage Storage Battery for all (e.g. for car radios and amateur radios) / 11,2-16,9 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: BCN 20 - Fernseh Fernseh AG, GmbH, FESE
Material Metal case
Shape Miscellaneous shapes - described under notes.
Dimensions (WHD) 382 x 246 x 382 mm / 15 x 9.7 x 15 inch
Notes




Video Signal System

PAL: R/P

Videostandard: 1"-B
Tuner equipped: No HF Output: No
Timer: No Color: Yes
Insert-Cut: Yes Controllable by Editing-System: No
Timebas Corrector: No RGB Video In/Out: No
Composite (FBAS) Video In/Out: Yes Component Video In/Out: No
S-Video In/Out: No Signal to Noise Video:
Horizontal Resol. black/white: . Horizontal Resolution Color:
Dropout compensator: No Wow and Flutter lin. audiotrack: <=0,1%
No. of Audiochannels linear track: 3 No. of Audiochannels helical track:

0

Signal to Noise linear Audio track: >=56dB Signal to Noise helical Audio track:
Audio Out Headset Audio In Sym
crosstalk lin. Audio track <=60dB crosstalk heli. Audio track

Audio Frequency Response : 40Hz to 14000Hz
Remote Control: Cable


Tragbare  MAZ für Reportagezwecke/Elektronische Berichterstattung. Spannungsversorgung über spezielle Zink-Silber Akkus oder durch Adapter für 12Volt Bordnetzte (z.B. Auto oder Hubschrauber) bzw 220V Netzadapter. Eingeschränkte Farbwiedergabe für Kontrollzwecke möglich. Über den Wiedergabeadapter BC WQ 9 B ist mt einem BCN50 Prozessor (u.A. TBC) Widergabe in Sendequalität möglich. Um das mit 23 Kilogramm recht schwere Gerät besser handhabbar zu machen, bot Bosch eine Rückentrage und einen Rollwagen für die BCN20 an

Net weight (2.2 lb = 1 kg) 23 kg / 50 lb 10.6 oz (50.661 lb)
Mentioned in -- Original prospect or advert

Model page created by Marc Goeritz. See "Data change" for further contributors.
